HIWIN E2

Продукция > Оборудование HIWIN > Линейные направляющие HIWIN
Сменный картридж HIWIN E2
Смазывающий картридж это компонент в системе линейного перемещения, который позволяет надолго, быстро и чисто не оставляя подтеков смазывать рельс (линейную направляющую) и каретку (опорный блок). Легко монтируется на край каретки и не требует технического обслуживания.  Рекомендуемая вязкость смазки 30-150 cSt



Конструкция смазочного картриджа:
1 - Смазывающий картридж;  2 - Крышка картриджа;  3 - Патрубок для смазки;   4 - Корпус патрубка;   5 - Лубрикатор.

Преимущества применения сменного смазывающего картриджа:
Сокращение потребления смазки и времени на обслуживание.
Чистота и экологичность.
Длительное использование и низкие затраты на обслуживание.
Отсутствие ограничений в установке.
Легкость монтажа и демонтажа.
Возможность применения различных видов смазки.
Возможность использования в неблагоприятных условиях.

Стандартной смазкой, является смазка Mobil SHC 636, которая используется в сменных картриджах, она полностью синтетическая. Основным компонентом смазки являются синтетические углеводороды (PAО), класс вязкости 680 (ISO VG 680), совместима с минеральным маслом, с консистентной смазкой на основе синтетического углеводородного масла и сложноэфирным синтетическим маслом. Обладает высоким индексом вязкости для обеспечения высокой работоспособности линейных направляющих при экстремальных плюсовых и минусовых температурах.  Дополнительные функции, которые несет смазка - защита поверхности от коррозии и низкий коэффициент трения для снижения расхода энергии. Температура использования колеблется  от -10 С до +60 С. Могут быть использованы смазки с одинаковым классом вязкости, но их совместимость должна быть учтена.

Смазочный картридж устанавливается для линейные направляющие
Металлообрабатывающее оборудование.
Производственное оборудование: пресс-формы для пластика, печатные машины, текстильные машины, пищевое оборудование, деревообрабатывающее оборудование.
Станки с ЧПУ: полупроводниковое оборудование, роботы, координатные столы, измерительное и контрольное оборудование.
Другое: медицинское оборудование, транспортировочные системы, строительное оборудование.

Приблизительный расход смазки в сменном картридже
Количество консистентной смазки для заполнения каретки зависит от типоразмера, но для типоразмера 15 при высоких нагрузках будет составлять примерно  1 см3 при частоте заполнения каждые 100 км прогона или каждые 3-6 месяцев.

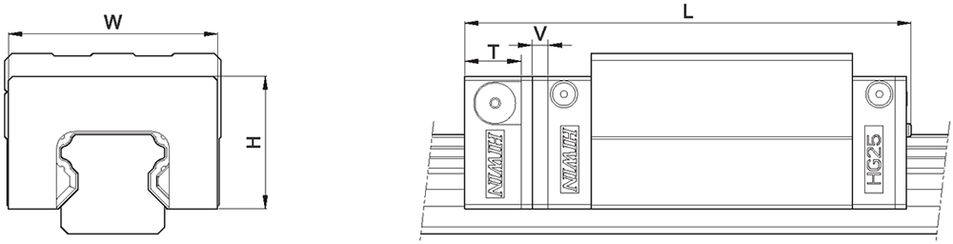

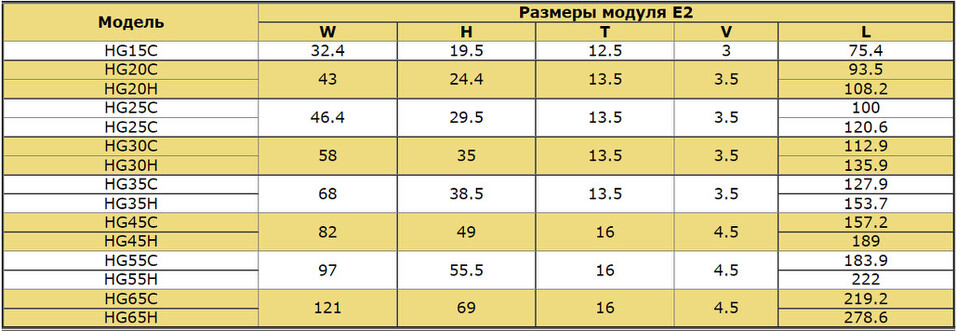

Смазывающий картридж для серии HG: HG15C, HG20C, HG20H, HG25C, HG25H, HG30C, HG30H, HG35C, HG35H, HG45C, HG45H, HG55C, HG55H, HG65C, HG65H

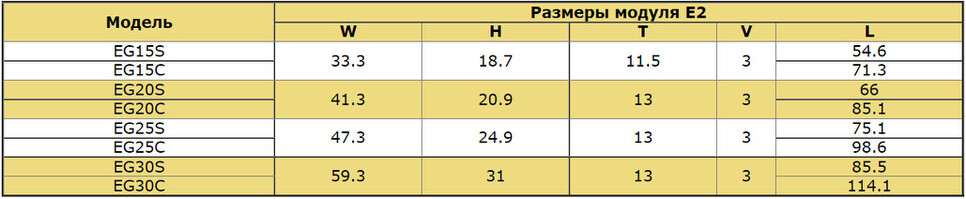

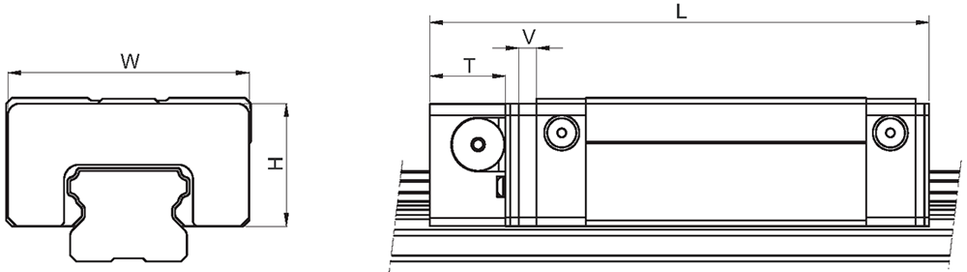

Смазывающий картридж для серии EG: EG15S, EG15C, EG20S, EG20C, EG25S, EG25C, EG30S, EG30C

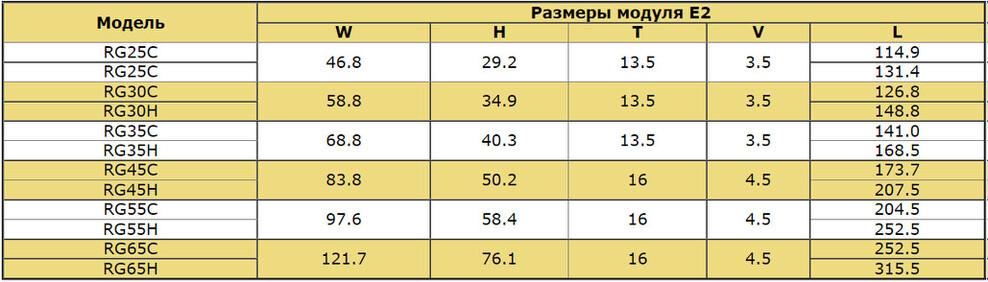

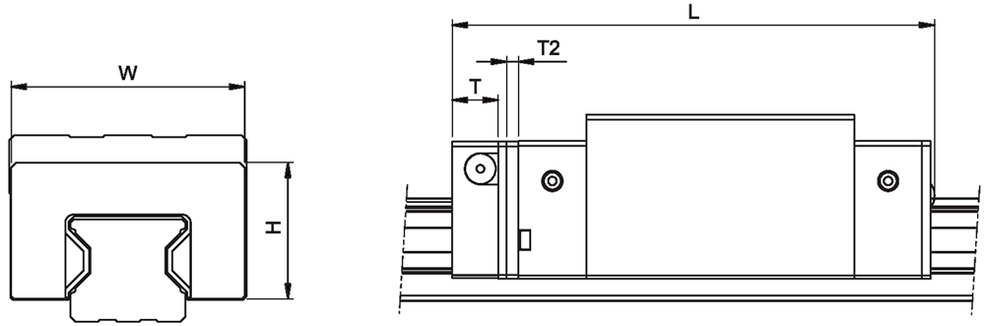

Смазывающий картридж для серии RG: RG25C, RG30C, RG30H, RG35C, RG35H, RG45C, RG45H, RG55C, RG55H, RG65C, RG65H

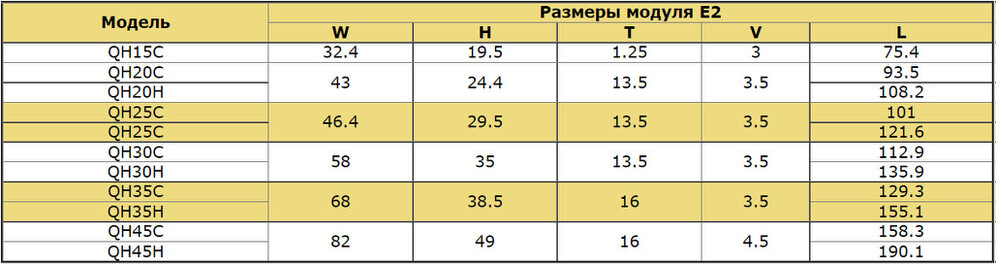

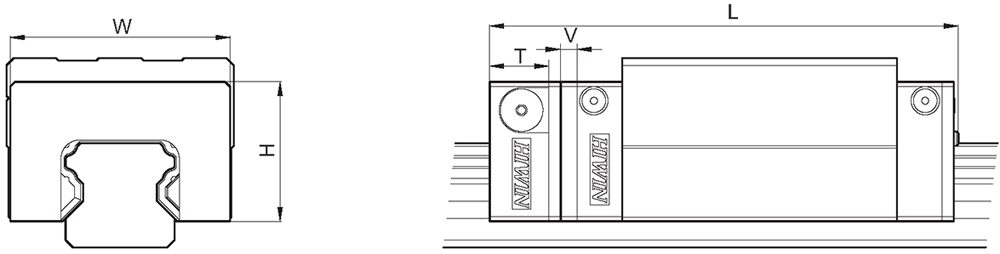

Сменный картридж для серии QH: QH15C, QH20C, QH20H, QH25C, QH25H, QH30C, QH30H, QH35C, QH35H, QH45C, QH45H


Аксессуары для смазывания опорного блока (каретки) и линейных направляющих (рельс)

Шприц
Шприц GN-400C для смазки рабочих поверхностей можно купить в нашем интернет-магазине. Применяется для заправки консистентной смазкой опорных блоков (кареток) линейных направляющих, гаек шарико-винтовых передач, опор ШВП.

Насадка на шприц
Насадка GNZ-C-M5 на шприц HIWN GN-400C применяется для удобной заправки консистентной смазкой кареток (блоков) линейных направляющих, гаек шарико-винтовых передач, опор ШВП.


Переходник
Переходник GT-PT1/8-M5 для шприца HIWN GN-400C применяется для удобства заправки консистентной смазкой опорных блоков (кареток), линейных направляющих, гаек шарико-винтовых передач, опор ШВП.


Смазка
Многоцелевая литиевая смазка HIWIN G05 общего назначения – продукт полученный путем загущения минерального масла под воздействием литиевого мыла, улучшающего противоокислительные и вязкостные характеристики смазки.

Применяется в шарнирах, в передачах с различным видом зубьев, в подшипниках, в узлах трения транспортных средств, в промышленном оборудовании и механизмах, в которых создает гладкое скольжение трущихся поверхностей.
Маркировка
Так как смазывающий картридж устанавливается непосредственно на каретку, то маркировка картриджа литерой Е2 указана на маркировке каретки (опорного блока).  Для того, чтобы в своем заказе получить смазывающий картридж для линейных направляющих достаточно в маркировке написать E2 например для серии HG со смазочным картриджем маркировка будет выглядеть так:

Взаимозаменяемый тип
HG - W - 25 - C - A - E - ZA - P + ZZ/E2
HG - серияW - тип блока:
W: фланцевый;
H: прямоугольный;
L: прямоугольный (низкий)3
25 - типоразмер
(15; 20; 25; 30; 35; 45; 55; 65)
С - нагрузка:
С: высокая;
H: сверхвысокая
A - крепление блока
A:сверху;
B: снизу;
С: смешанный тип
E - Специальная направляющая
Нет - Стандартная направляющая
ZA, Z0 - натягP - класс точности
(C, H, P)
ZZ - защита от пыли2;
Е2 - система смазки;
SE - металлические заглушки.
Невзаимозаменяемый тип
HG - W - 25 - C - A - E - 2 - R - 1600- E - ZA - P - ll + DD/E2/RC
HG - серия
W - тип блока
W: фланцевый;
H: прямоугольный;
L:прямоугольный(низкий)3
25 - типоразмер
(15; 20; 25; 30; 35; 45; 55; 65)
С - нагрузка
С: высокая;
H: сверхвысокая.
A - крепление блока
A: сверху;
В: снизу;
С: сверху или снизу
E - Специальная блок
Нет - Стандартная каретка
2 - кол-во блоков на направляющей
R - Тип крепления рельса
R: Крепление сверху
T: Крепление снизу
1600 - длина направляющей (мм)
E - Специальная направляющая
Нет - Стандартная направляющая
ZA, Z0, ZB - натяг
P - класс точности
(C, H, P, SP, UP)
ll - количество рельс в комплекте1
DD - защита от пыли;
Е2 - система смазки;
SE - металл. заглушки;
RC - усиленные заглушки
1. Римские цифры отображают количество направляющих в комплекте.
2. Отсутствие обозначения указывает на стандартное обозначение (торцевое уплотнение и нижнее уплотнение):
ZZ - торцевое уплотнение, нижнее уплотнение и скребок;
KK - двойное торцевое уплотнение, нижнее уплотнение и скребок;
DD - двойное торцевое уплотнение, нижнее уплотнение.
3. Тип опорного блока HGL с низким профилем серии HGH с высотой, как у серии HGW.
