Контроллер движения для 4-х осей: PCIX-4P
Платы управления Hiwin PCI4P контролируют до четырех осей. Контроллер может быть использован для шаговых двигателей и импульсного управления серводвигателями. Выходная частота импульсов - до 2,4 МГц; поддерживает  STP/DIR, CW/CCW, A/B импульсные форматы; трехосевая круговая и линейная интерполяции, четыре 32-разрядных счетчика на входе энкодера, оборудован определением начального положения и датчиком линейного перемещения для каждой оси; обеспечивает библиотеки движения MCCL для Microsoft Windows.

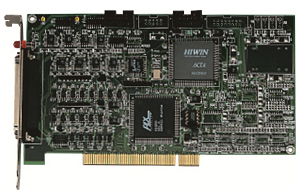

Управляющая плата PCI-4P

• Карта PCI 32 бита, plug-and-play
• Генерация последовательности импульсов для четырех осей
• 13 цифровых входов, 5 цифровых выходов
• Поддерживает STEP/DIR, CW/CCW и А/В фазы импульсного формата
• Подавление дифференциально-импульсных шумов на выходе
• Линейная интерполяция для трех осей
• Круговая интерполяция для двух осей
• Поддерживает профиль скорости T и S
• Четыре 32-разрядных счетчика для цифрового инкрементального энкодера (Макс. 1,76 МГц после 4х определений)
• Датчик функции фиксации
• DDL библиотеки для Windows, MCCL библиотеки движения для VC++/VB программирование под Windows XP c 98 функциями
• Концевой выключатель, функции привязки и толка
• Поддерживает управление шаговыми двигателями, серводвигателями и линейными двигателями
• Пользовательский интерфейс MotionMakerTM обеспечивает удобную работу
• Слот питания: +5В DC ±5%, макс. 900 мА через шину PCI в ПК
• Внешнее питание (вход): +24 В DC ± 5%, макс. 500 мА

Клемный блок PCI4P-TB обеспечивает четкую связь импульсов и всех входов и выходов платы управления.

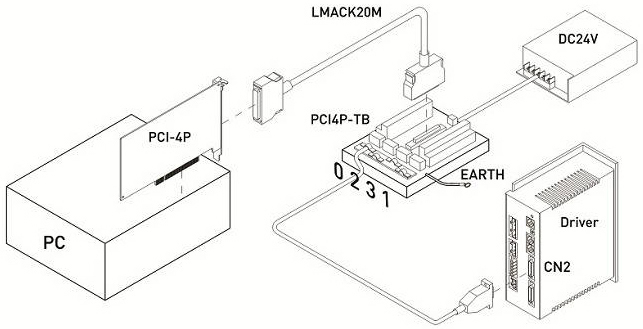

Пример подключения

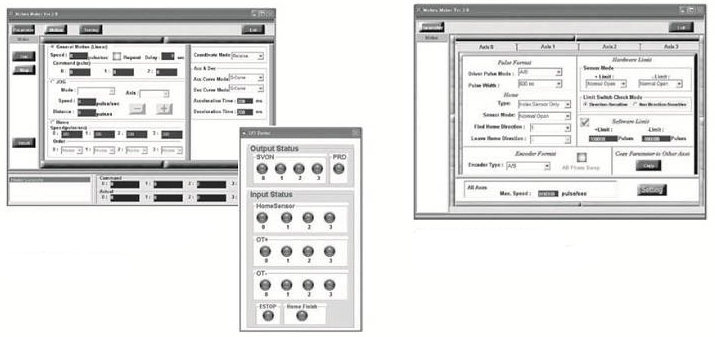

Программное обеспечение Hiwin MotionMaker легко использовать для первого шага построения системы движения с PCI-4П.
