Линейные направляющие HIWIN HG
Серия HG спроектирована, как высокогрузоподъемная и жесткая, по сравнению с линейными направляющими других серий, производителя HIWIN. Серия HG линейных направляющих применяется в обрабатывающих центрах и токарных станках с ЧПУ.
Самоустановка
Благодаря особенностям конструкции с полукруглым профилем и углом контакта тел скольжения в 45 градусов, линейные направляющие имеют способность к самоустановке, что помогает избежать ошибок вызванных неровностями поверхности. Такая конструкция обеспечивает плавное перемещение и высокую точность хода. В сочетании с жесткостью и высокой грузоподъемностью делает эту серию незаменимой в производственном процессе.
Взаимозаменяемость
Высокая точность и четкое соблюдение допусков позволяют серии HG поддерживать серийную взаимозаменямость. Это означает, что опорный блок (каретка) и линейная направляющая (рельс) одного типорамера в серии HG, могут быть использованы вместе, в случае совпадения типоразмеров.
Высокая жесткость конструкции во всех направлениях
Серия HG имеет равномерную нагружаемость во всех направлениях благодаря особенностям конструкции.
Классы точности
Классы точности серии HG подразделяются на:
● нормальный (С);
● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).
Допустимое отклонение параллельности
| Длина рельса | Точность | ||||
| C | H | P | SP | UP | |
| 100 | 12 | 7 | 3 | 2 | 2 |
| 100-200 | 14 | 9 | 4 | 2 | 2 |
| 200-300 | 15 | 10 | 5 | 3 | 2 |
| 300-500 | 17 | 12 | 6 | 3 | 2 |
| 500-700 | 20 | 13 | 7 | 4 | 2 |
| 700-900 | 22 | 15 | 8 | 5 | 3 |
| 900-1100 | 24 | 16 | 9 | 6 | 3 |
| 1100-1500 | 26 | 18 | 11 | 7 | 4 |
| 1500-1900 | 28 | 20 | 13 | 8 | 4 |
| 1900-2500 | 31 | 22 | 15 | 10 | 5 |
| 2500-3100 | 33 | 25 | 18 | 11 | 6 |
| 3100-3600 | 36 | 27 | 20 | 14 | 7 |
| 3600-4000 | 37 | 28 | 21 | 15 | 7 |
Натяг
Определение

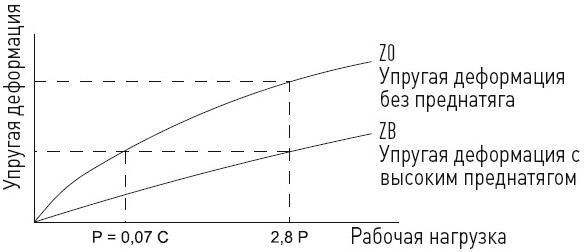

При оформлении заказа для каждой профильной линейной направляющей можно выбрать преднатяг. Обычно в профильных линейных направляющих (рельсах) используют отрицательный зазор между поверхностями, чтобы повысить жесткость и точность. Кривая показывает, что при сильном преднатяге жесткость удваивается. Чтобы избежать преждевременного износа системы, для профильных направляющих, типоразмер которых менее 20, не рекомендуется преднатяг свыше ZA.
Классы натяга
Существуют три стандартных класса натяга для различных условий применения.
| Класс | Код | Натяг | Условия | Условия применения |
| Легкий натяг | Z0 | 0-0.02C | Неизменное направление нагрузки, незначительные толчки и низкая точность | Транспортная техника, автоматические упаковочные машины, оси X-Y в промышленных машинах, сварочные автоматы |
| Средний натяг | ZA | 0.05C-0.07C | Необходима высокая точность | Станки с программным управлением, оси Z в промышленных машинах, электроэрозионные станки, токарные станки с ЧПУ, прецизионные координатные столы, измерительные приборы |
| Сильный натяг | ZB | 0.10C-0.12C | Необходима высокая жесткость, вибрации и толчки | Станки с программным управлением, шлифовальные машины, токарные станки с ЧПУ, горизонтальные и вертикальные фрезерные станки, ось Z металлообрабатывающих станков, высокопроизводительные машины для резки |
"C" в колонке "Натяг" обозначает динамическую грузоподъемность.
| Класс | Взаимозаменяемые направляющие | Невзаимозаменяемые направляющие |
| Класс натяга | Z0, ZA | Z0, ZA, ZB |

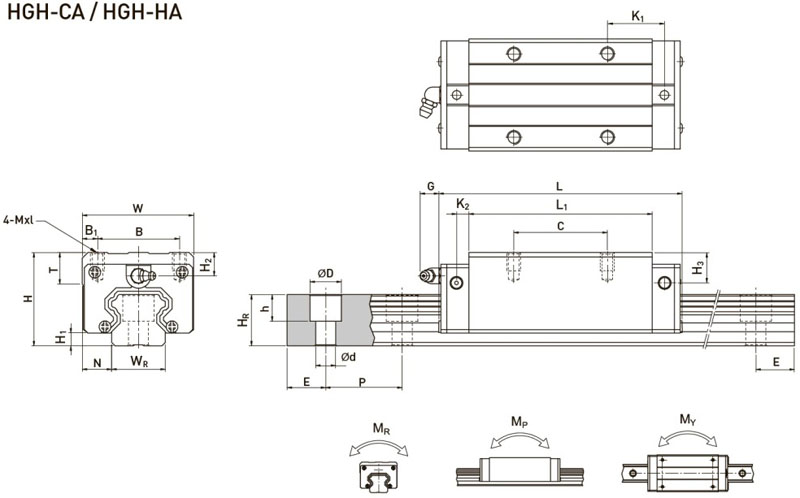

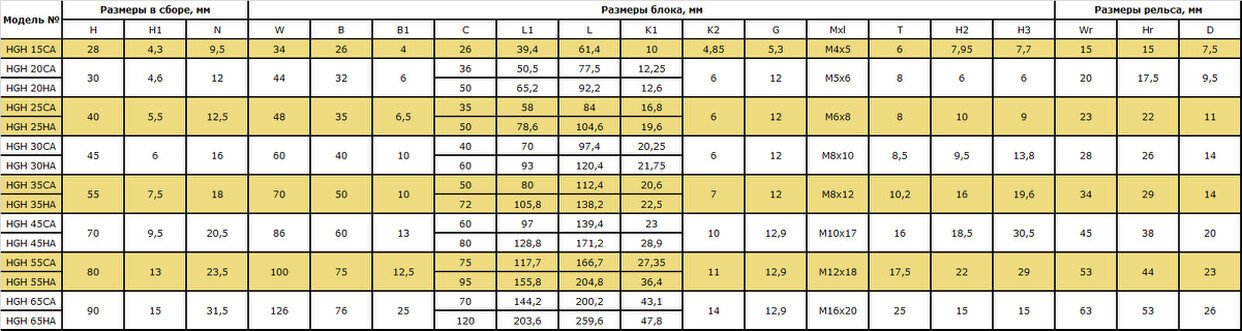

Технические характеристики HIWIN HGH-CA/HGH-HA: HGH 15CA, HGH 20CA, HGH 20HA, HGH 25CA, HGH 25HA, HGH 30CA, HGH 30HA, HGH 35CA, HGH35HA, HGH 45CA, HGH 45HA, HGH 55CA, HGH 55HA, HGH 65CA, HGH 65HA

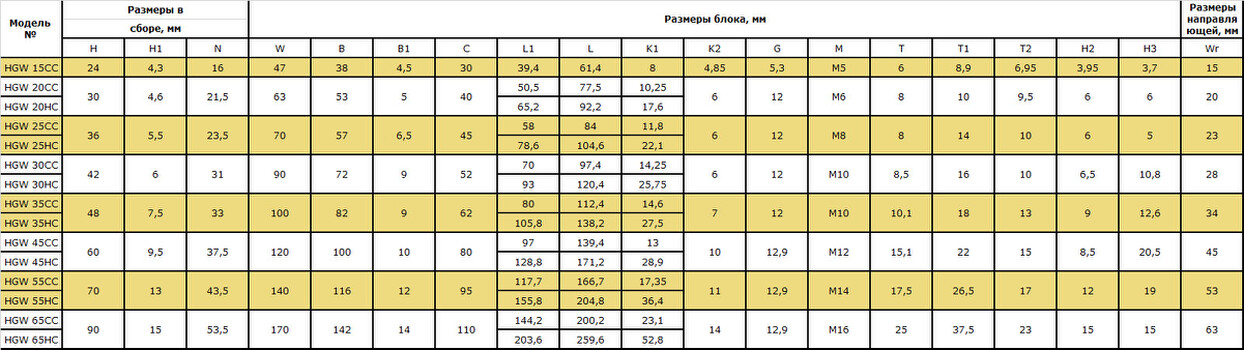

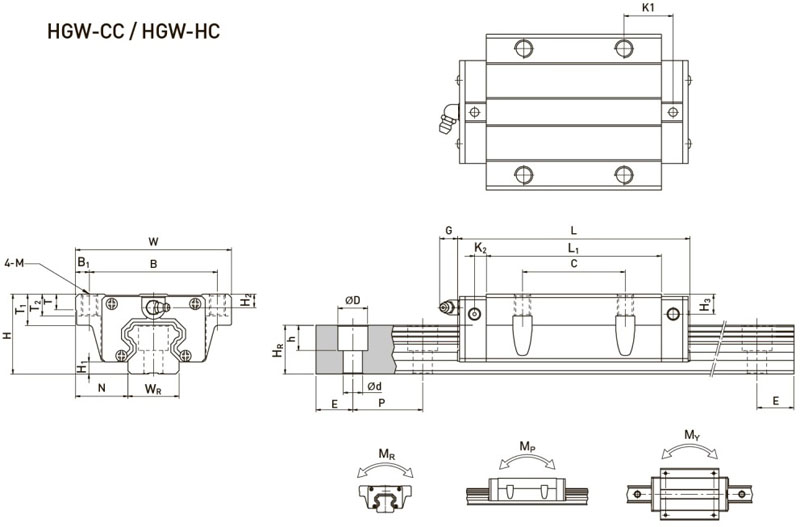

Технические характеристики HIWIN HGW-CC/HGW-HC: HGW 15CC, HGW 20cc, HGW 20HC, HGW 25CC, HGW 25HC, HGW 30CC, HGW 30HC, HGW 35CC, HGW 35HC, HGW 45CC, HGW 45HC, HGW 55CC, HGW 55HC, HGW 65CC, HGW 65HC
Система защиты от пыли для опорного блока (каретки)
При использовании в линейных направляющих системы защиты от пыли уровень трения возрастает на 0.6~1.2 kgf по сравнению с обычным типоразмером.

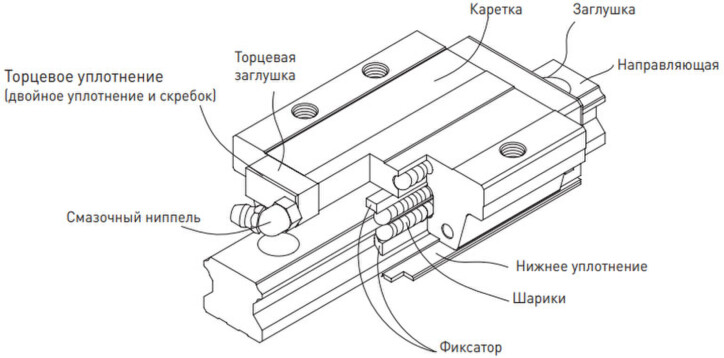

Системы защиты от пыли для защиты опорного блока от пыли и металлической стружки серии ZZ и КК. Комплекты защиты от пыли DD, SH, ZH, KH, DH доступны под заказ.
Смазывающий картридж для системы линейного перемещения
Преимущества применения смазывающего картриджа: Чистота и экологичность. Длительное использование и отсутствие затрат на техническое обслуживание. Отсутствие ограничений по установке. Легкость монтажа и демонтажа. Выбор различных видов смазки. Использование в специальных условиях.
Смазка и шприц для смазывания опорного блока (каретки) и линейных направляющих (рельс)
Шприц GN-400C для смазки рабочих поверхностей. Применяется для заправки консистентной смазкой опорных блоков (кареток) линейных направляющих, гаек шарико-винтовых передач, опор ШВП.
Многоцелевая литиевая смазка HIWIN G05 общего назначения – продукт полученный путем загущения минерального масла под воздействием литиевого мыла, улучшающего противоокислительные и вязкостные характеристики смазки.
Применяется в шарнирах, передачах с различным видом зубьев, в подшипниках, узлах трения транспортных средств, в промышленном оборудовании и механизмах, создавая гладкое скольжение трущихся поверхностей.
Стандартная и максимальная длина рельса
Рекомендуемый нестандартный размер длины рельса не должен превышать ½ размера шага (Р). Грамотный подбор длины предотвращает нестабильность конца рельса.
L=(n-1)*P+2*E, где
L - общая длина направляющей(мм);
n - количество крепежных отверстий;
P - расстояние между двумя отверстиями(мм);
E - расстояние от центра последнего отверстия до края(мм).
| Серия/Типоразмер | HG15 | HG20 | HG25 | HG30 | HG35 | HG45 | HG55 | HG65 |
| Стандартная длина | 160(3) | 220(4) | 220(4) | 280(4) | 280(4) | 570(6) | 780(7) | 1270(9) |
220(4) | 280(5) | 280(5) | 440(6) | 440(6) | 885(9) | 1020(9) | 1570(11) | |
280(5) | 340(6) | 340(6) | 600(8) | 600(8) | 1200(12) | 1260(11) | 2020(14) | |
340(6) | 460(8) | 460(8) | 760(10) | 760(10) | 1620(16) | 1500(13) | 2620(18) | |
460(8) | 640(11) | 640(11) | 1000(13) | 1000(13) | 2040(20) | 1980(17) | ||
| 640(11) | 820(14) | 820(14) | 1640(21) | 1640(21) | 2460(24) | 2580(22) | ||
| 820(14) | 1000(17) | 1000(17) | 2040(21) | 2040(21) | 2985(29) | 2940(25) | ||
| 1240(21) | 1240(21) | 2520(32) | 2520(32) | |||||
| 1600(27) | 3000(38) | 3000(38) | ||||||
| Шаг (P) | 60 | 60 | 60 | 80 | 80 | 105 | 120 | 150 |
| Расстояние до края (Es) | 20 | 20 | 20 | 20 | 20 | 22,5 | 30 | 35 |
| Max. стандартная длина | 1960(33) | 4000(67) | 4000(67) | 3960(50) | 3960(50) | 3930(38) | 3900(33) | 3970(27) |
| Max. Длина | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
Маркировка
Взаимозаменяемый тип
| HG - W - 25 - C - A - E - ZA - P + ZZ/E2 | ||||||||
| HG - серия | W - тип блока: W: фланцевый; H: прямоугольный; L: прямоугольный (низкий)3 | 25 - типоразмер (15; 20; 25; 30; 35; 45; 55; 65) | С - нагрузка: С: высокая; H: сверхвысокая | A - крепление блока A:сверху; B: снизу; С: смешанный тип | E - Специальная направляющая Нет - Стандартная направляющая | ZA, Z0 - натяг | P - класс точности (C, H, P) | ZZ - защита от пыли2; Е2 - система смазки; SE - металлические заглушки. |
Не взаимозаменяемый тип
| HG - W - 25 - C - A - E - 2 - R - 1600- E - ZA - P - ll + DD/E2/RC | ||||||
| HG - серия | W - тип блока W: фланцевый; H: прямоугольный; L:прямоугольный(низкий)3 | 25 - типоразмер (15; 20; 25; 30; 35; 45; 55; 65) | С - нагрузка С: высокая; H: сверхвысокая. | A - крепление блока A: сверху; В: снизу; С: сверху или снизу | E - Специальная блок Нет - Стандартная каретка | 2 - кол-во блоков на направляющей |
| R - Тип крепления рельса R: Крепление сверху T: Крепление снизу | 1600 - длина направляющей (мм) | E - Специальная направляющая Нет - Стандартная направляющая | ZA, Z0, ZB - натяг | P - класс точности (C, H, P, SP, UP) | ll - количество рельс в комплекте1 | DD - защита от пыли; Е2 - система смазки; SE - металлические заглушки; RC - усиленные заглушки |
1. Римские цифры отображают количество направляющих в комплекте.
2. Отсутствие обозначения указывает на стандартное обозначение (торцевое уплотнение и нижнее уплотнение):
ZZ - торцевое уплотнение, нижнее уплотнение и скребок;
KK - двойное торцевое уплотнение, нижнее уплотнение и скребок;
DD - двойное торцевое уплотнение, нижнее уплотнение.
3. Тип опорного блока HGL с низким профилем серии HGH с высотой, как у серии HGW.
Маркировка рельса HG
| HG - R - 25 - R - 1200 - E - P + RC | |||||||
| HG - серия | R - взаимозаменяемая направляющая | 25 - типоразмер (15; 20; 25; 30; 35; 45; 55; 65) | R - тип крепления рельса: R: крепление сверху; T: крепление снизу | 1200 - длина направляющей | E - Специальная направляющая Нет - Стандартная направляющая | P - класс точности (C,H,P) | RC - усиленные заглушки |
