Опорный блок серии TBR
Опорный блок серии TBR используется с цилиндрической направляющей на рельсовой опоре. В корпусе опоры установлена втулка открытого типа - LME..OP. Открытые линейные втулки способствуют существенному снижению трения и скорости движения в системах линейного перемещения.

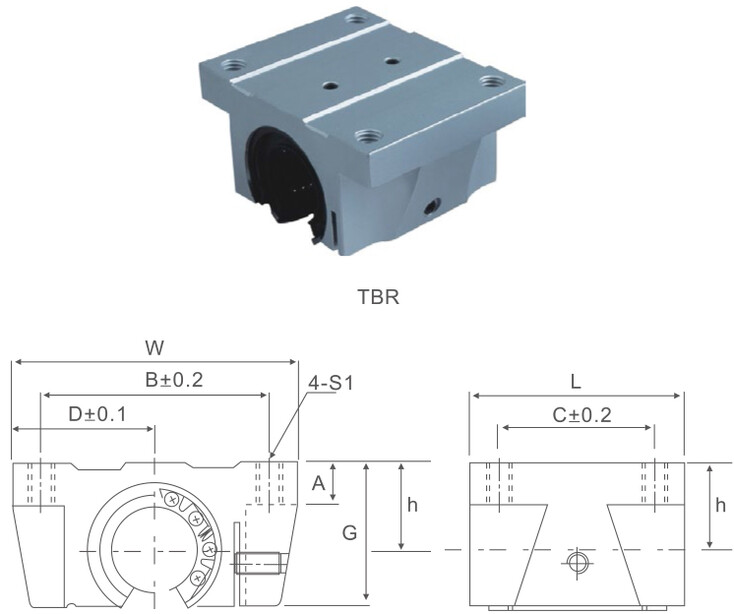

| Тип | W, мм | G, мм | A, мм | L, мм | B, мм | D, мм | C, мм | h, мм | S1, мм | Динамическая нагрузка, С₀(Н) | Статическая нагрузка, С₀(Н) | Вес, кг |
| TBR-16UU | 62 | 26 | 8 | 42 | 50 | 31 | 30 | 18 | M5 | 392 | 490 | 0,180 |
| TBR-20UU | 68 | 31 | 10 | 51 | 54 | 34 | 37 | 21 | M6 | 784 | 1176 | 0,300 |
| TBR-25UU | 82 | 41 | 12 | 65 | 65 | 41 | 50 | 28 | M8 | 1568 | 2352 | 0,600 |
| TBR-300UU | 91 | 48 | 12 | 75 | 75 | 45,5 | 60 | 33,5 | M8 | 1764 | 2940 | 0,900 |
| Примечание: Габаритные размеры указаны в мм. | ||||||||||||
Информация для заказа
| TBR- 20 | ||
| TBR - серия | 20 - размер | UU - уплотнение с обеих сторон |
