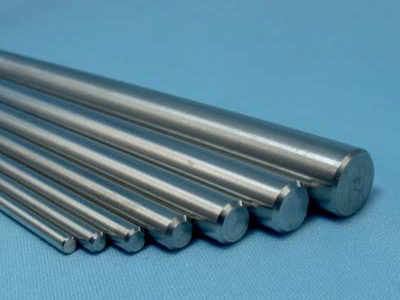

Цилиндрические направляющие
Прецизионные, закаленные и шлифованные цилиндрические направляющие из высококачественной термически улучшенной стали. Твердость - 62±2 HRC. Длина - до 3000 мм. Диаметры - от 4 до 120 мм. Купить цилиндрические направляющие со специальными допусками, диаметрами и длиннами можно под заказ. Также возможна механическая обработка прецизионных валов по вашим чертежам. Наши инженеры подробно проконсультируют вас для подбора оптимальных параметров.
Цилиндрические направляющие используются так же как и профильные направляющие в металлорежущих станках, деревообработывающих станках, опорном оборудовании и др. Круглые направляющие изготавливают из высококачественных сталей с закаленной и отшлифованной поверхностью, чем добиваются высокой точности размеров и твердости поверхности. К примеру, при применении в химически агрессивной среде используют цилиндрические направляющие из нержавеющей стали, а для обеспечения коррозионной защиты линейные цилиндрические направляющие подвергают хромированию. Все прецизионные валы имеют точность диаметров в поле допуска h6 и h7. За счет индукционной закалки направляющих мы получаем равномерную твердость поверхностного слоя, а за счет последующей шлифовки добиваемся высокой точности размеров вала.
| Тип | d (мм) | Вес (кг) | Длина (мм) | Закалка DIN 6773, не менее (мм) | Допуск ISO h6 (µm) | Цилиндричность t1 (µm) | Параллельность t2 (µm) | Прямолинейность t3 (мм/м) |
| W 6* | 6 | 0,23 | 3000 | 0,5-0,8 | 0/-8 | 4 | 6 | 0,16 |
| W 8** | 8 | 0,40 | 3000 | 0,6-0,9 | 0/-9 | 4 | 6 | 0,16 |
| W 10 | 10 | 0,62 | 3000 | 0,7-1,0 | 0/-9 | 4 | 6 | 0,12 |
| W 12 | 12 | 0,89 | 3000 | 0,8-1,2 | 0/-11 | 5 | 8 | 0,12 |
| W 14 | 14 | 1,21 | 3000 | 0,9-1,3 | 0/-11 | 5 | 8 | 0,12 |
| W 15 | 15 | 1,39 | 3000 | 1,0-1,4 | 0/-11 | 5 | 8 | 0,12 |
| W 16 | 16 | 1,58 | 3000 | 1,1-1,5 | 0/-11 | 5 | 8 | 0,10 |
| W 18 | 18 | 2,00 | 3000 | 1,1-1,5 | 0/-11 | 5 | 8 | 0,10 |
| W 20 | 20 | 2,47 | 3000 | 1,2-1,5 | 0/-13 | 6 | 8 | 0,10 |
| W 22 | 22 | 2,98 | 3000 | 1,2-1,5 | 0/-13 | 6 | 8 | 0,10 |
| W 24 | 24 | 3,55 | 3000 | 1,4-1,6 | 0/-13 | 6 | 8 | 0,10 |
| W 25 | 25 | 3,85 | 3000 | 1,5-1,7 | 0/-13 | 6 | 9 | 0,10 |
| W 28 | 28 | 4,83 | 3000 | 1,5-1,8 | 0/-13 | 6 | 9 | 0,10 |
| W 30 | 30 | 5,55 | 3000 | 1,5-1,9 | 0/-13 | 6 | 9 | 0,10 |
| W 35 | 35 | 7,55 | 3000 | 1,5-1,9 | 0/-16 | 7 | 11 | 0,10 |
| W 40 | 40 | 9,87 | 3000 | 1,6-2,0 | 0/-16 | 7 | 11 | 0,10 |
| W 50 | 50 | 15,4 | 3000 | 2,2-2,6 | 0/-16 | 7 | 11 | 0,10 |
| W 60 | 60 | 22,2 | 3000 | 2,2-2,6 | 0/-19 | 8 | 13 | 0,10 |
| W 70 | 70 | 30,2 | 3000 | 2,2-2,6 | 0/-19 | 8 | 13 | 0,10 |
| W 80 | 80 | 39,5 | 3000 | 2,2-2,6 | 0/-19 | 8 | 13 | 0,10 |
Примечание:
* - позиции поставляются под заказ,
**- позиции, выделенные жирным шрифтом, поддерживаются в наличии на складе.
Под заказ поставляются так же следующие диаметры, d (мм): 6,35; 9,525; 12,7; 15,875; 19,05; 25,4; 31,75; 38,1; 50,8; 57,15; 63,5; 76,2. Характеристики данных позиций - по запросу.
● Цилиндричность: 1 /2 диаметра допуска;
● Специальные допуски и диаметры по запросу;
● Твердость поверхности: 62±2 HRC;
● Допуск на длину +0,5/-0,1 мм;
● Длины более 3000 мм поставляются по запросу;
● Цилиндрические направляющие с хромированным покрытием поставляются под заказ;
● Материал: Сталь Сk55.
