Датчики INNOLEVEL
Продукция > Датчики

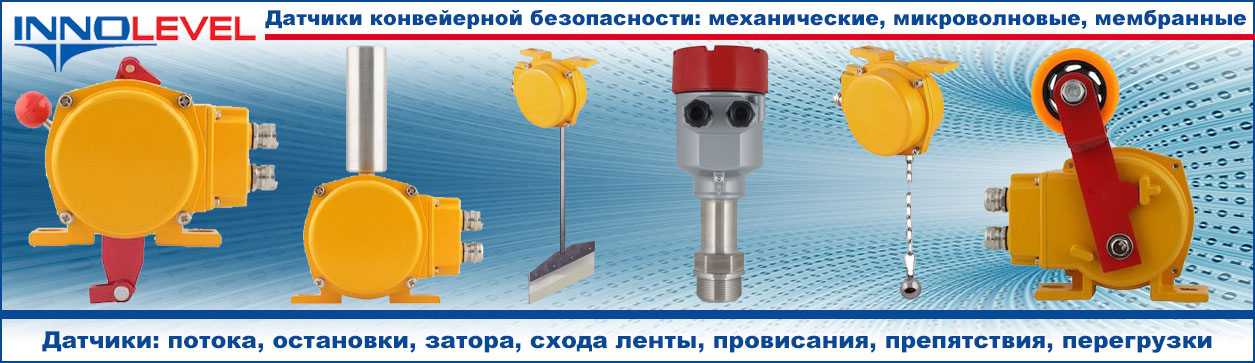

Датчики конвейерной безопасности INNOLEVEL
Перейти в раздел
каталоги и инструкции
INNOLEVEL – собственный бренд компании Промситех, под которым производятся и поставляются экономичные решения для контроля и измерения сыпучих материалов и жидких сред и смежные направления, такие как датчики конвейерной безопасности и датчики пыли.
• INNOLEVEL – бренд №1 по датчикам уровня в России.
• На рынке с 2008 года.
• На предприятиях работают более 100 000 сигнализаторов и более 1 400 уровнемеров INNOLEVEL.
Реализуем оптом и в розницу датчики конвейерной безопасности
Датчик остановки конвейера
INNOLEVEL серии RES
Датчик контроля схода ленты
INNOLEVEL серии BMS
Датчик провисания конвейерной ленты
INNOLEVEL серии BWS
Датчик наличия препятствия на конвейерной ленте
INNOLEVEL серии BHS
Датчик наличия перегруза на конвейерной ленте
INNOLEVEL серии BHS-M
Микроволновый датчик уровня (определения затора) INNOLEVEL Micropulse серии MP-N
Микроволновый датчик потока
INNOLEVEL Micropulse серии MP-FS
Специальный датчик потока
Muetec FS 510M
Мембранный датчик подпора
INNOLEVEL серии MS
Ассортимент датчиков конвейерной безопасности
Датчик остановки конвейера INNOLEVEL серии RES
Отключение подачи питания на конвейер в аварийных ситуациях. Приводится в действие металлическим тросом, протянутым вдоль конвейера.
Преимущества:
• Настраивается под любое направление натяжения троса
• Отключение системы при наклоне рычага под углом 30°
• Опционально корпус из нержавеющей стали
• Опционально корпус из нержавеющей стали
Применение:
• Стандартные ленточные конвейеры
• Челночные конвейеры
• Ковшовые подъемники
• Упаковочные линии
• Системы штабелирования, подъемные краны, погрузочные машины, экскаваторы
• Системы погрузки / разгрузки судов
• Системы горизонтальной подачи
Наименование | Присоединение | U питания, В | Род тока | Тип выхода | Степень защиты оболочки | Рабочая температура, °C |
IL-RES | 2хМ20х1,5 | 250/125 | AC/DC | 2 х реле SPDT | IP67 | -40...+75 |
IL-RES-N | 2хМ20х1,5 | 250/125 | AC/DC | 2 х реле SPDT | IP67 | -40...+75 |
IL-RES-SS-Ex | Кабель ПВХ | 250/125 | AC/DC | 2 х реле SPDT | IP67 | -40...+75 |
IL-RES-SS | Кабель ПВХ | 250/125 | AC/DC | 2 х реле SPDT | IP67 | -40...+75 |
Датчик контроля схода ленты INNOLEVEL серии BMS
Предотвращение повреждения конвейерной ленты в результате ее смещения или схода. Устанавливаются в паре – с обеих сторон конвейерной ленты.
Преимущества:
• Угол срабатывания 12° для подачи предупредительного сигнала и 30° для выключения питания конвейера
• При износе контактного ролика его можно приобрести отдельно
• Опционально корпус из нержавеющей стали
• Опционально корпус из нержавеющей стали
• Стандартные ленточные конвейеры
• Рудничные, подвешиваемые на канатах ленточные конвейеры
• Отвальные / складские конвейеры
• Системы погрузки / разгрузки судов
• Челночные и реверсивные конвейеры
• Указатель предельного положения стрелы крана / экскаватора
• Ленточные питатели и конвейеры
• Ограничитель хода, рассчитанный на работу в тяжелых условиях
• Рудничные, подвешиваемые на канатах ленточные конвейеры
• Отвальные / складские конвейеры
• Системы погрузки / разгрузки судов
• Челночные и реверсивные конвейеры
• Указатель предельного положения стрелы крана / экскаватора
• Ленточные питатели и конвейеры
• Ограничитель хода, рассчитанный на работу в тяжелых условиях
Наименование | Присоединение | U питания, В | Род тока | Тип выхода | Степень защиты оболочки | Рабочая температура, °C |
IL-BMS-SS-Ex | Кабель ПВХ | 250/125 | AC | 2 x Реле SPDT | IP67 | -40...+75 |
IL-BMS | Кабель ПВХ | 250/125 | AC | 2 x Реле SPDT | IP67 | -40...+75 |
IL-BMS-N | Кабель ПВХ | 250/125 | AC/DC | 2 x Реле SPDT | IP67 | -40...+75 |
IL-BMS-SS | Кабель ПВХ | 250/125 | AC/DC | 2 x Реле SPDT | IP67 | -40...+75 |
Датчик провисания конвейерной ленты INNOLEVEL серии BWS
Предотвращение повреждения конвейерной ленты при ее провисании вследствие перегруза.
Преимущества:
• Срабатывание при отклонении ролика более чем на 17мм от стандартного положения
• При износе контактного ролика его можно приобрести отдельно
• Опционально корпус из нержавеющей стали
• При износе контактного ролика его можно приобрести отдельно
• Опционально корпус из нержавеющей стали
• Стандартные ленточные конвейеры
• Упаковочные линии
• Системы штабелирования, подъемные краны, погрузочные машины, экскаваторы
• Системы погрузки / разгрузки судов
• Ограничитель хода, рассчитанный на работу в тяжелых условиях
Наименование | Присоединение | U питания, В | Род тока | Тип выхода | Степень защиты оболочки | Рабочая температура,°C |
IL-BWS-SS-Ex | Кабель ПВХ | 250 | AC | 2 х реле SPDT | IP67 | -40...+75 |
IL-BWS-SS | Кабель ПВХ | 250 | AC/DC | 2 х реле SPDT | IP67 | -40...+75 |
IL-BWS | Кабель ПВХ | 250/125 | AC/DC | 2 х реле SPDT | IP67 | -40...+75 |
Датчик наличия препятствия на конвейерной ленте INNOLEVEL серии BHS
Предотвращение повреждения элементов конвейера при возникновении на конвейерной ленте препятствия или постороннего предмета.
Преимущества:
• Регулировка удлинения лопасти в пределах от 780 до 1090мм.
• Срабатывание при отклонении штанги с лопаткой на угол более 20° в любом направлении
• Применение в качестве сигнализатора верхнего уровня, не требующего питания
• Опционально корпус из нержавеющей стали
• Применение в качестве сигнализатора верхнего уровня, не требующего питания
• Опционально корпус из нержавеющей стали
• Стандартные ленточные конвейеры
• Упаковочные линии
• Системы погрузки / разгрузки судов
• Транспортёры открытого типа
Наименование | Удлиненние (мм) | Присоединение | U питания, В | Род тока | Тип выхода | Степень защиты оболочки | Рабочая температура, °C |
IL-BHS-SS-Ex | 650..950 | Кабель ПВХ | 250 | AC | Реле SPDT | IP67 | -40...+75 |
IL-BHS-SS | 650..950 | Кабель ПВХ | 250 | AC | Реле SPDT | IP67 | -40...+75 |
IL-BHS | 650..950 | Кабель ПВХ | 250 | AC | Реле SPDT | IP67 | -40...+75 |
Датчик наличия перегруза на конвейерной ленте INNOLEVEL серии BHS-M
Предотвращение повреждения элементов конвейера при возникновении на конвейерной ленте избыточного количества материала.
Преимущества:
• Расстояние от монтажной площадки до края груза 1380 мм. Длину цепи можно укорачивать
• Срабатывание при отклонении цепи с грузом на угол более 20° в любом направлении
• Сертификат взрывозащиты ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
• Опционально корпус из нержавеющей стали
• Сертификат взрывозащиты ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
• Опционально корпус из нержавеющей стали
• Стандартные ленточные конвейеры
• Упаковочные линии
• Системы погрузки / разгрузки судов
• Транспортеры открытого типа
Наименование | Удлиненние (мм) | Присоединение | U питания, В | Род тока | Тип выхода | Степень защиты оболочки | Рабочая температура, °C |
IL-BHS-M-SS | 650..950 | Кабель ПВХ | 250 | AC | Реле SPDT | IP67 | -40...+75 |
IL-BHS-M | 650..950 | Кабель ПВХ | 250 | AC | Реле SPDT | IP67 | -40...+75 |
Микроволновый датчик уровня (определения затора) INNOLEVEL Micropulse серии MP-N
Определение затора в перегрузочных течках, бункерах-самотеках подачи сыпучих порошкообразных, гранулированных и кусковых материалов.
Преимущества:
• Бесконтактное определение заполнение бункера сыпучим материалом
• Альтернатива радиоизотопным сигнализаторам, требующим особого контроля и поверок Атомнадзора.
• Опционально корпус из нержавеющей стали
• Необходимо убедиться, что контролируемый материал не пропускает волны!
• Опционально корпус из нержавеющей стали
• Необходимо убедиться, что контролируемый материал не пропускает волны!
• Цементная промышленность (сырье для производства цемента, добавки)
• Горнодобывающая промышленность (руда, концентрат, порода)
• Бункера дробилок при производстве щебня и других инертных материалов
• Угольная промышленность
• Системы позиционирования авто/жд транспорта при работах по погрузке/разгрузке
Артикул | Описание | Температура процесса |
IL-MP-N | Микроволновый сигнализатор уровня сыпучих материалов/определения затора (приемник+передатчик) в алюм. корпусе, зона действия до 40 м, Pmax=25 bar, 20-35 VDC, IP 67, соединение- резьба G 1 1/2", нерж. сталь 304, кабельный ввод, выход- реле DPDT, регулир. задержка сигнала | -40 +150 С |
IL-MP-N-HT250 | -40 +250 С | |
IL-MP-N-HT600 | -40 +600 С | |
IL-MP-N-HT800 | -40 +800 С | |
IL-MP-N-Ex | Микроволновый сигнализатор уровня сыпучих материалов/определения затора (приемник+передатчик) в алюм. корпусе, взрывозащ. ТР ТС 012/2011, зона действия до 40 м, Pmax=25 bar, 20-35 VDC, IP 67, соединение- резьба G 1 1/2", нерж. сталь 304, кабельный ввод, выход- реле DPDT,регулир. задержка сигнала | -40 +150 С |
IL-MP-N-Ex-HT250 | -40 +250 С |
Микроволновый датчик потока INNOLEVEL Micropulse серии MP-FS
Измерение уровня любых сыпучих материалов: кусковых, порошкообразных, в том числе взрывоопасных, в условиях сильного пылеобразования в силосных конструкциях до 100 метров!
Преимущества:
• Контактный метод - единственный достоверный способ измерения сыпучих материалов.
• Различные типы грузов, в том числе для измерения уровня сверхлегких материалов
• Цементная промышленность (сырье для производства цемента, добавки)
• Горнодобывающая промышленность (руда, концентрат, порода)
• Бункера дробилок при производстве щебня, известняка и в угольной промышленности
• Зерноперерабатывающая и комбикормовая промышленность
• Применение сигнализатора в качестве бесконтактного датчика определения образования затора
Артикул | Описание | Температура процесса |
IL-MP-FS | Микроволновый сигнализатор потока сыпучих материалов в алюм. корпусе, зона действия до 1,2 м, Pmax=25 bar, 30-250 VAC - 20-35 VDC, IP 67, соединение- резьба G 1 1/2", нерж. сталь 304, 2 кабельных ввода, выход- реле DPDT, регулир. задержка сигнала | -40 +150 С |
IL-MP-FS-HT | -40 +250 С | |
IL-MP-FS-Ex | Микроволновый сигнализатор потока сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, зона действия до 1,2 м, Pmax=25 bar, 30-250 VAC - 20-35 VDC, IP 67, соединение- резьба G 1 1/2", нерж. сталь 304, 2 кабельных ввода, выход- реле DPDT, регулир. задержка сигнала | -40 +150 С |
IL-MP-FS-Ex-HT | -40 +250 С |
Специальный датчик потока Muetec FS 510M
Регистрация потока в трубопроводах подачи сыпучих порошкообразных, гранулированных и кусковых материалов; определение наличия материала на ленточных конвейерах.
Преимущества:
• Корпус из нержавеющей стали
• Контроль наличия материала на конвейерной ленте, определение уровня насыпки
• Опционально керамическая мембрана для работы с абразивными средами
• Диагностический релейный выход для контроля состояния датчика
• Контроль наличия материала на конвейерной ленте, определение уровня насыпки
• Опционально керамическая мембрана для работы с абразивными средами
• Диагностический релейный выход для контроля состояния датчика
• Цементная промышленность (сырье для производства цемента, добавки)
• Горнодобывающая промышленность (руда, концентрат, порода)
• Бункера дробилок при производстве щебня, известняка и в угольной промышленности
• Зерноперерабатывающая и комбикормовая промышленность
• Применение сигнализатора в качестве бесконтактного датчика определения образования затора
Артикул | Описание | Температура процесса |
IL-MP-FS | Микроволновый сигнализатор потока сыпучих материалов в алюм. корпусе, зона действия до 1,2 м, Pmax=25 bar, 30-250 VAC - 20-35 VDC, IP 67, соединение- резьба G 1 1/2", нерж. сталь 304, 2 кабельных ввода, выход- реле DPDT, регулир. задержка сигнала | -40 +150 С |
IL-MP-FS-HT | -40 +250 С | |
IL-MP-FS-Ex | Микроволновый сигнализатор потока сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, зона действия до 1,2 м, Pmax=25 bar, 30-250 VAC - 20-35 VDC, IP 67, соединение- резьба G 1 1/2", нерж. сталь 304, 2 кабельных ввода, выход- реле DPDT, регулир. задержка сигнала | -40 +150 С |
IL-MP-FS-Ex-HT | -40 +250 С |
Мембранный датчик подпора INNOLEVEL серии MS
Мониторинг состояния линий транспортировки и хранения сыпучих материалов.
Характеристики:
• Корпус Пластик
• Мембрана NBR (бутадиен-акриловая резина)
• Защита IP54
• Температура процесса – 40…+80 °C
• Давление процесса до 0,1 Бар
Преимущества:
• Контроль подпора (затора) в шнековом или скребковом транспортере при заполнении бункера после него
• Контроль наполнения башмака нории
• Исключение образования затора в линиях подачи самотеком
• Исключение образования затора в линиях подачи самотеком
• Контроль подпора (затора) в шнековом или скребковом транспортере при заполнении бункера после него.
• Контроль наполнения башмака нории.
• Исключение образования затора в линиях подачи самотеком.
Каталоги, инструкции, техническая документация датчиков INNOLEVEL для конвейерного оборудования
