Опоры для вертикальной установки
Опоры концевые серии SHF используют для монтажа цилиндрических направляющих к вертикальным поверхностям. Крепление цилиндрических направляющих осуществляется в технологическом отверстии опоры равном диаметру направляющей, при этом жестко фиксируется с помощью стягивающего винта, таким образом цилиндрическая направляюща закрепляется в опоре жестко и не прокручивает под действием нагрузки.

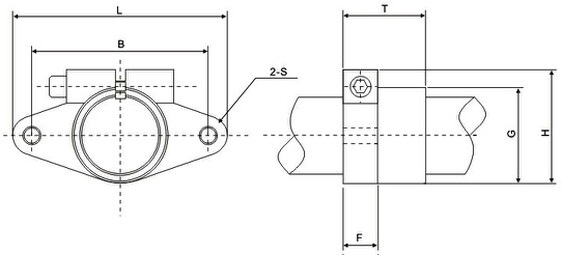

| Тип | d вала, мм | L, мм | T, мм | F, мм | B, мм | G, мм | H, мм | S, мм | Вес, кг |
| SHF-10 | 10 | 43 | 10 | 5 | 32 | 20 | 24 | 5,5 | 0,013 |
| SHF-12 | 12 | 47 | 13 | 7 | 36 | 25 | 28 | 5,5 | 0,02 |
| SHF-13 | 13 | 47 | 13 | 7 | 36 | 25 | 28 | 5,5 | 0,02 |
| SHF-16 | 16 | 50 | 16 | 8 | 40 | 28 | 31 | 5,5 | 0,027 |
| SHF-20 | 20 | 60 | 20 | 8 | 48 | 34 | 37 | 7 | 0,04 |
| SHF-25 | 25 | 70 | 25 | 10 | 56 | 40 | 42 | 7 | 0,06 |
| SHF-30 | 30 | 80 | 30 | 12 | 64 | 46 | 50 | 9 | 0,11 |
| SHF-35 | 35 | 92 | 35 | 14 | 72 | 50 | 58 | 12 | 0,38 |
| SHF-40 | 40 | 105 | 40 | 16 | 80 | 56 | 67 | 12 | 0,38 |
| SHF-50 | 50 | 122 | 50 | 19 | 96 | 70 | 83 | 14 | 0,89 |
| SHF-60 | 60 | 140 | 60 | 23 | 112 | 82 | 95 | 14 | 1,5 |
| Примечание: Габаритные размеры указаны в мм. | |||||||||
Информация для заказа
| SHF-20 | |
| SHF - серия | 20 - размер |
