Прямозубые шестерни
Продукция > Оборудование HIWIN > Прямозубые рейки и шестерни
Шестерни прямозубые
Минимальное количество зубьев шестерни равно шести, иначе не будет соблюдено условие плавного и надежного зацепления. Даже самые маленькие зубчатые колеса имеют не менее шести зубьев. Отсюда и произошло слово «шестерня», которым часто в обиходе называют все зубчатые колеса. Максимальное количество зубьев не ограничено. Длинная зубчатая рейка — это тоже своего рода зубчатое колесо с бесконечно большим диаметром.
Шестерни прямозубые Q8
Угол зацепления: 20°
Материал: C 45 E

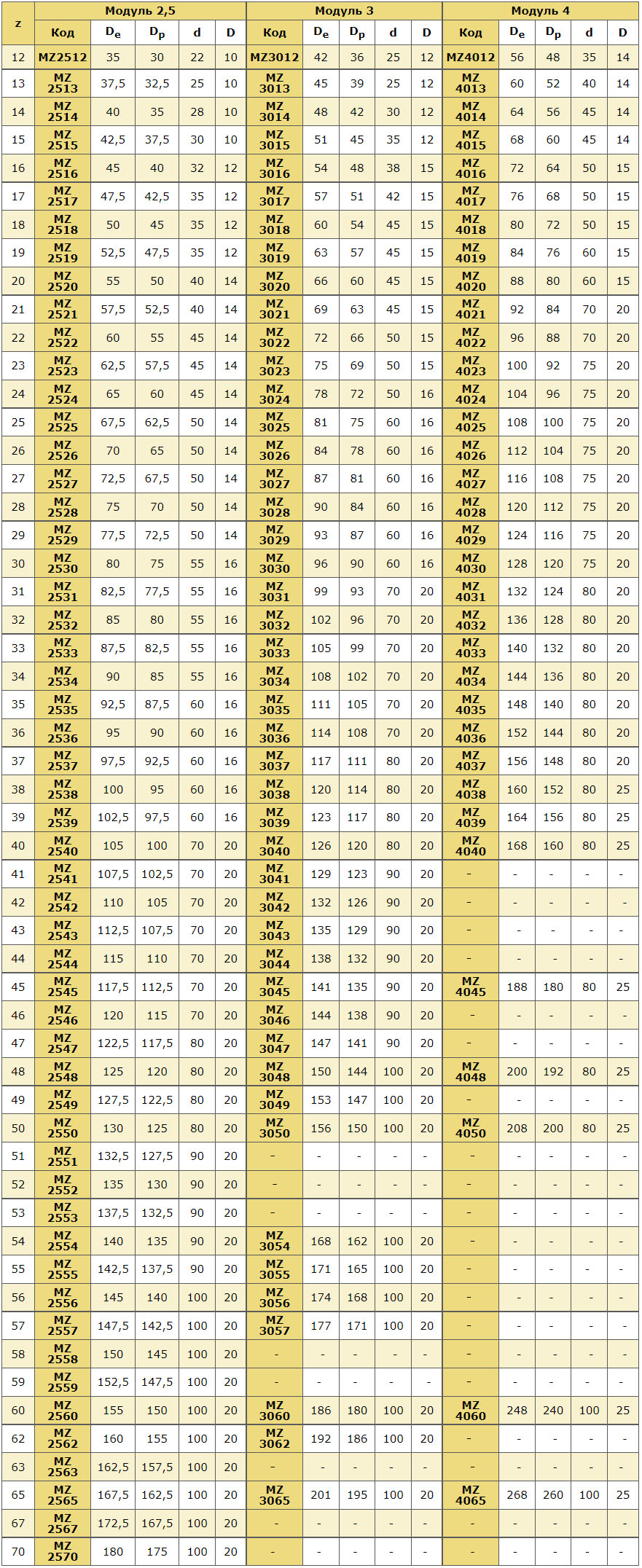

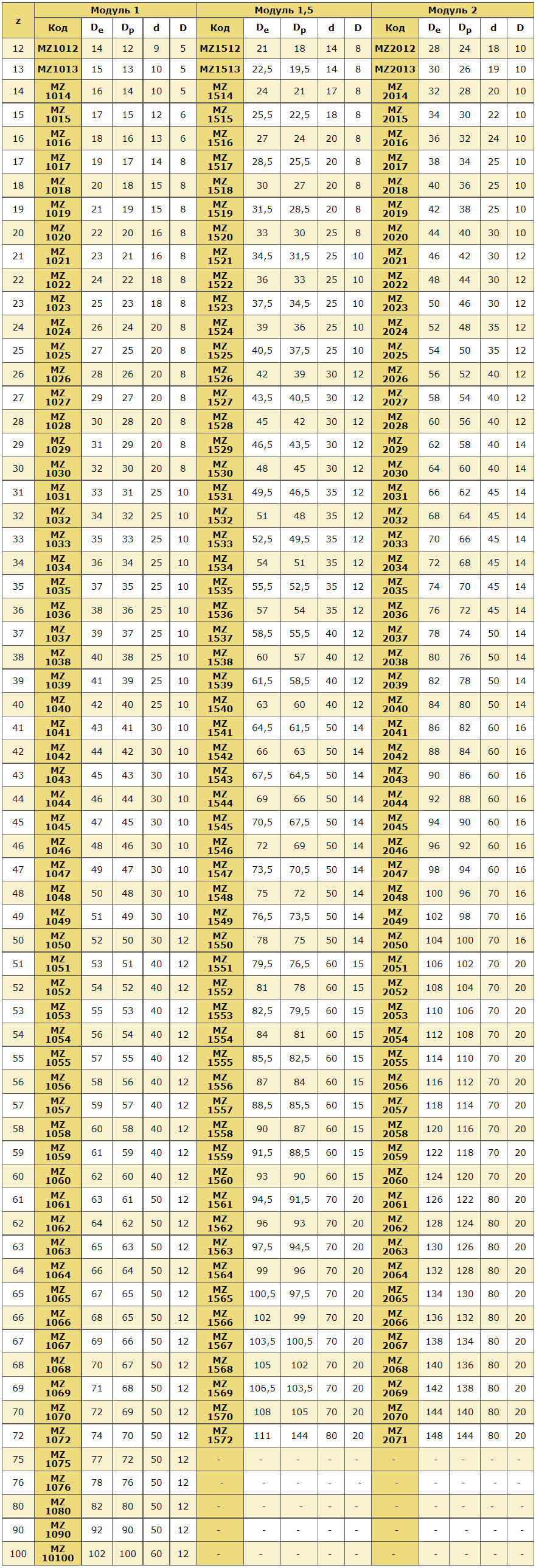

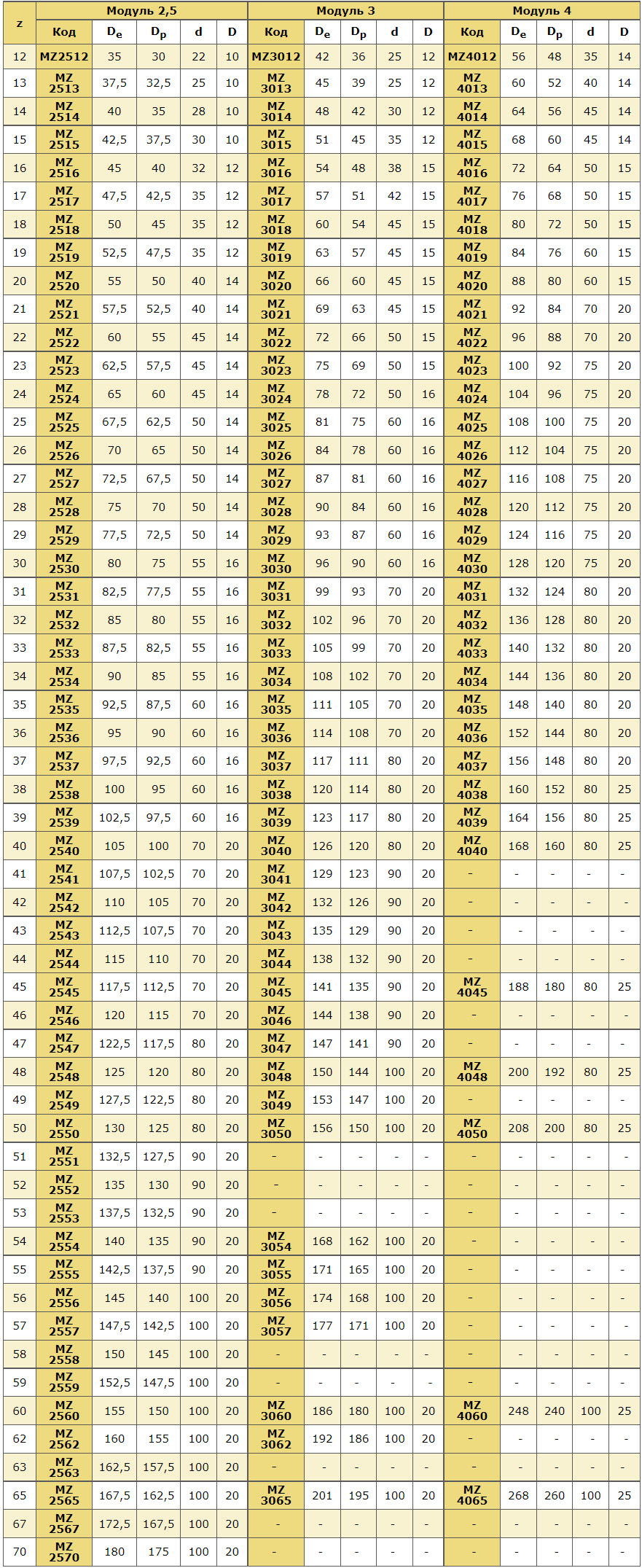

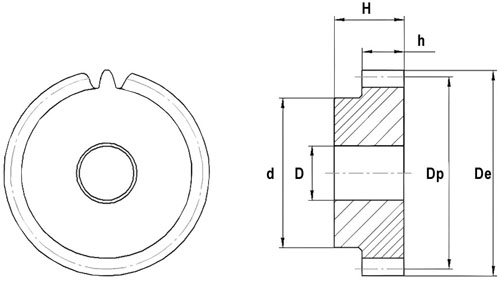

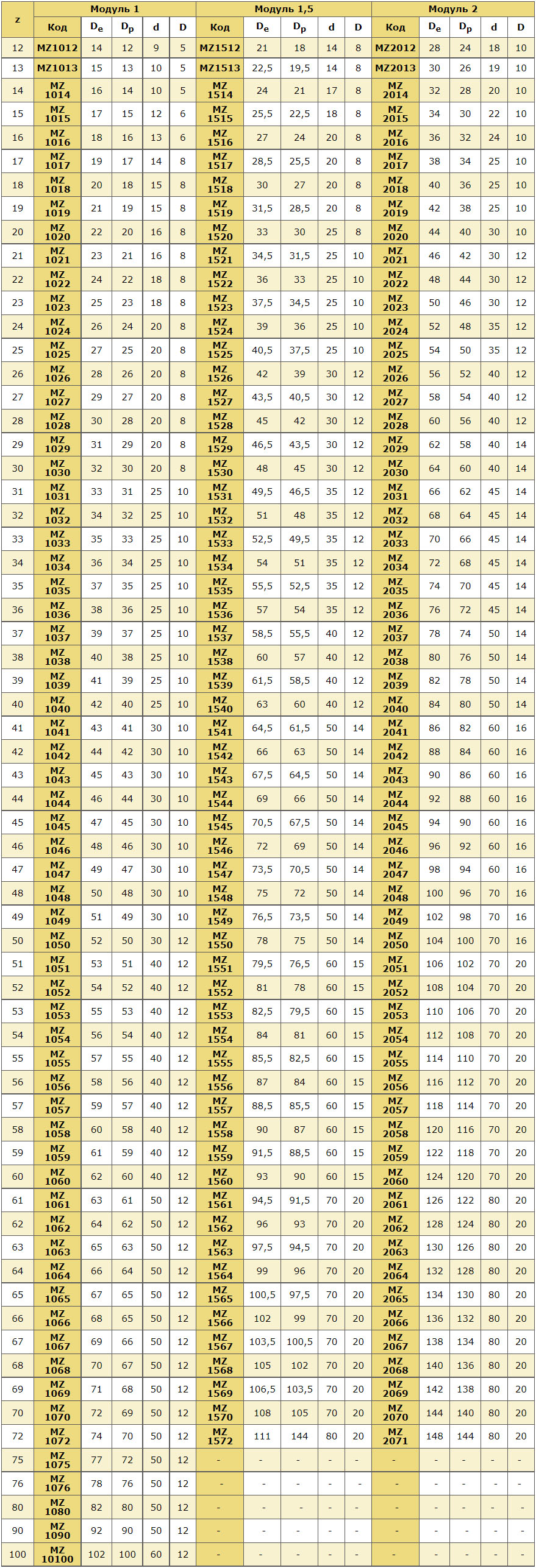

| Модуль зуба | 1 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |
| h | 15 мм | 17 мм | 20 мм | 25 мм | 30 мм | 40 мм | 50 мм | 60 мм |
| H | 25 мм | 30 мм | 35 мм | 40 мм | 50 мм | 60 мм | 75 мм | 80 мм |
Шестерни прямозубые Q9
Угол зацепления: 20°
Материал: C 45 E

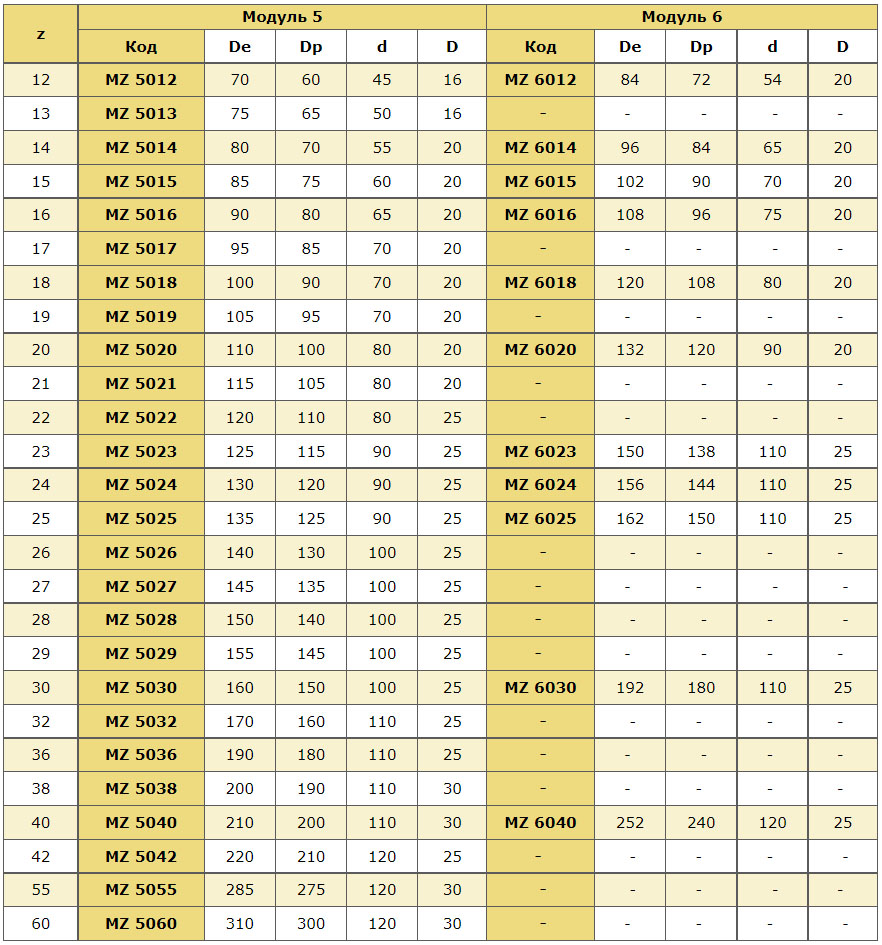

| Модуль зуба | 1 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |
| h | 15 мм | 17 мм | 20 мм | 25 мм | 30 мм | 40 мм | 50 мм | 60 мм |
| H | 25 мм | 30 мм | 35 мм | 40 мм | 50 мм | 60 мм | 75 мм | 80 мм |
