Линейные направляющие HIWIN QH

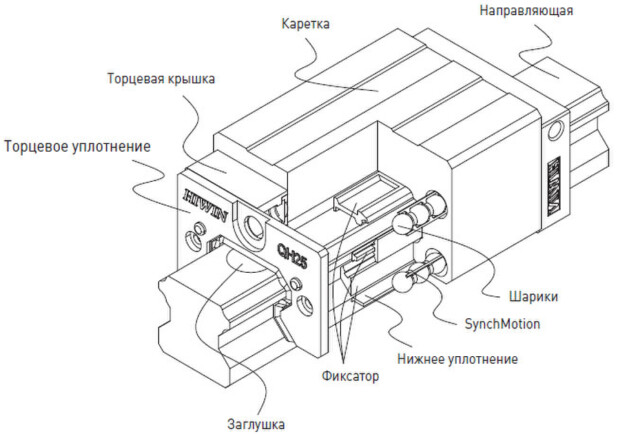

В профильных линейных направляющих Hiwin серии QH применяется технология SynchMotion. Поверхности между собой разделены пластиковым сепаратором, что дает возможность увеличить скорость и снизить шум перемещения. Направляющие серии QH разработаны на основе линейных направляющих серии HG, благодаря чему есть возможность взаимозаменяемости каретки серий QH и HG подходящие по типоразмеру. Позиционные линейные направляющие QH превосходно подходят для условий, в которых необходима бесшумность движения опорного блока при высокой скорости перемещения.
Особенности серии QH:
Низкий уровень шума. Снижение уровня шума стало возможным с помощью применения технологии SynchMotin TM.
Самосмазывающаяся конструкция. Благодаря особой конструкции смазочного пути снижается частота пополнения смазочного резервуара. Рельсовые направляющие серии QH поставляются предварительно смазанными. Тестирование производительности при 0,2C (динамической нагрузке) показало, что после прохождения 2500 км никаких повреждений поверхностей не обнаружено.
Плавность перемещения.
Высокая производительность (скорость). Серия QH показывает высокие скоростные показатели и максимальную производительность благодаря технологии SynchMotin TM.
Классы точности
Классы точности серии QH подразделяются на:
● нормальный (С);
● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).

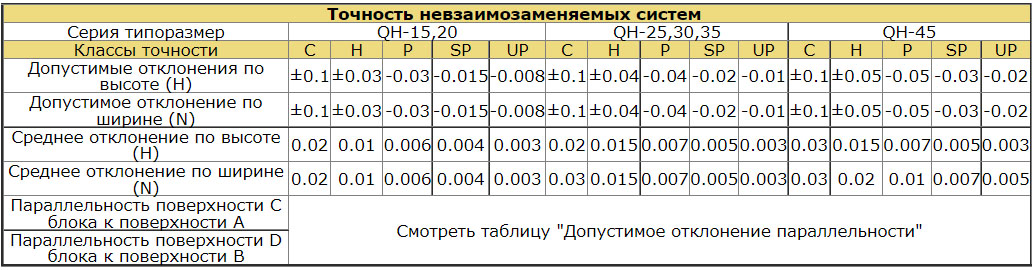

Точность невзаимозаменяемых систем QH-15,20; QH-25,30,35; QH-45

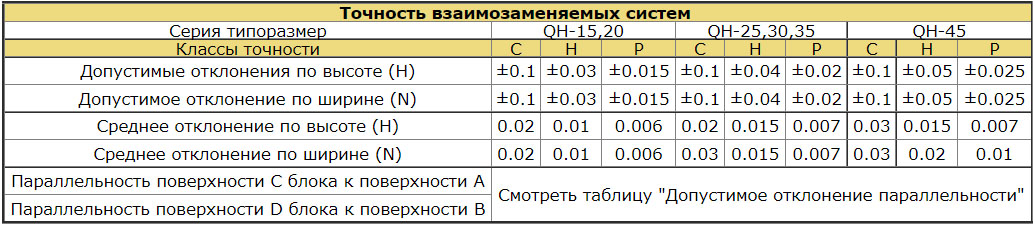

Точность взаимозаменяемых систем QH-15,20; QH-25,30,35; QH-45
Допустимое отклонение параллельности
| Длина рельса | Точность | ||||
| C | H | P | SP | UP | |
| 100 | 12 | 7 | 3 | 2 | 2 |
| 100-200 | 14 | 9 | 4 | 2 | 2 |
| 200-300 | 15 | 10 | 5 | 3 | 2 |
| 300-500 | 17 | 12 | 6 | 3 | 2 |
| 500-700 | 20 | 13 | 7 | 4 | 2 |
| 700-900 | 22 | 15 | 8 | 5 | 3 |
| 900-1100 | 24 | 16 | 9 | 6 | 3 |
| 1100-1500 | 26 | 18 | 11 | 7 | 4 |
| 1500-1900 | 28 | 20 | 13 | 8 | 4 |
| 1900-2500 | 31 | 22 | 15 | 10 | 5 |
| 2500-3100 | 33 | 25 | 18 | 11 | 6 |
| 3100-3600 | 36 | 27 | 20 | 14 | 7 |
| 3600-4000 | 37 | 28 | 21 | 15 | 7 |
Натяг
Определение

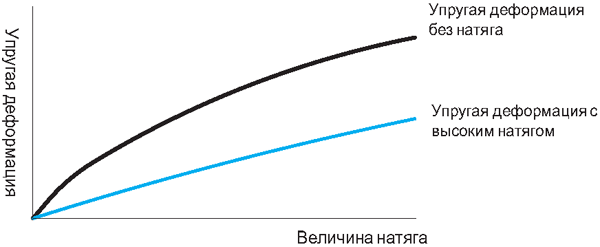

Для каждой профильной рельсовой направляющей можно установить преднатяг. Обычно в профильных рельсовых направляющих используют отрицательный зазор между поверхностями, чтобы повысить жесткость и точность. Кривая показывает, что при сильном преднатяге жесткость удваивается. Чтобы избежать преждевременного износа системы, для профильных направляющих, типоразмер которых менее 20, не рекомендуется преднатяг свыше ZA.
Классы натяга
Существуют три стандартных натяга для различных условий применения.
| Класс | Код | Натяг | Условия | Условия применения |
| Легкий натяг | Z0 | 0-0.02C | Неизменное направление нагрузки, незначительные толчки и низкая точность | Транспортная техника, автоматические упаковочные машины, оси X-Y в промышленных машинах, сварочные автоматы |
| Средний натяг | ZA | 0.05C-0.07C | Необходима высокая точность | Станки с программным управлением, оси Z в промышленных машинах, электроэрозионные станки, токарные станки с ЧПУ, прецизионные координатные столы, измерительные приборы |
| Сильный натяг | ZB | 0.10C-0.12C | Необходима высокая жесткость, вибрации и толчки | Станки с программным управлением, шлифовальные машины, токарные станки с ЧПУ, горизонтальные и вертикальные фрезерные станки, ось Z металлообрабатывающих станков, высокопроизводительные машины для резки |
"C" в колонке "Натяг" обозначает динамическую грузоподъемность.
| Класс | Взаимозаменяемые направляющие | Невзаимозаменяемые направляющие |
| Класс натяга | Z0, ZA | Z0, ZA, ZB |

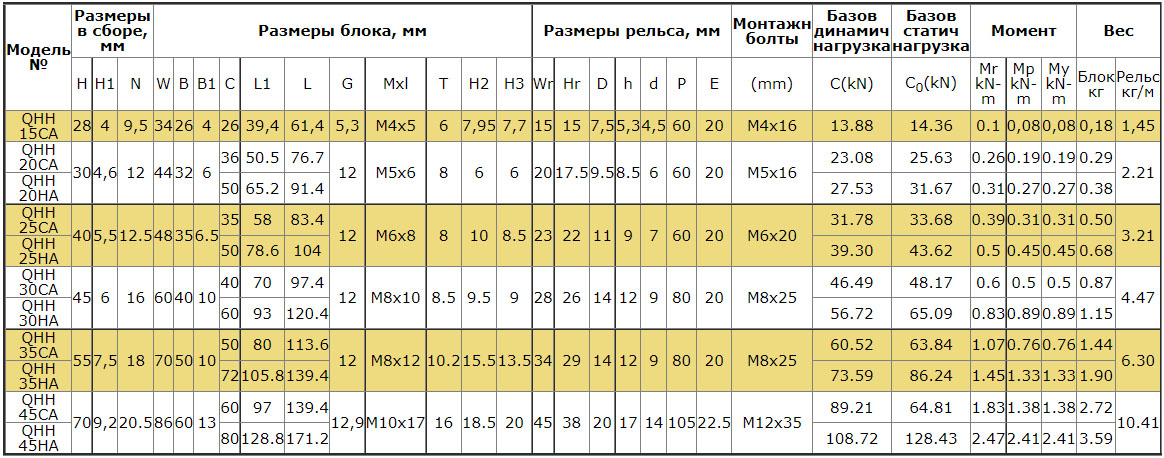

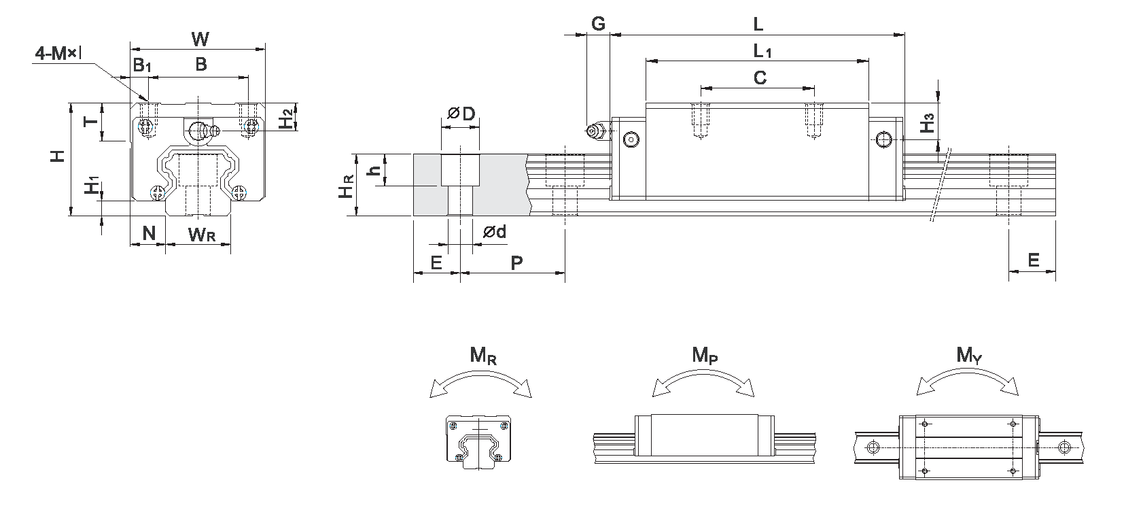

Технические характеристики HIWIN QHH-CA/QHH-HA: QHH15CA, QHH20CA, QHH25CA, QHH25HA, QHH30CA, QHH30HA, QHH35CA, QHH35HA, QHH45CA, QHH45HA

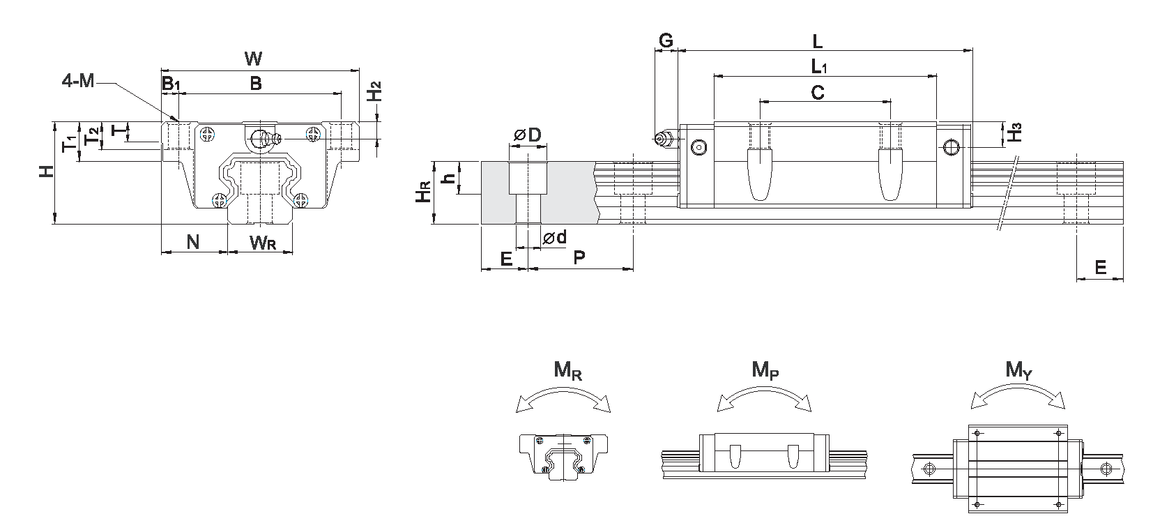

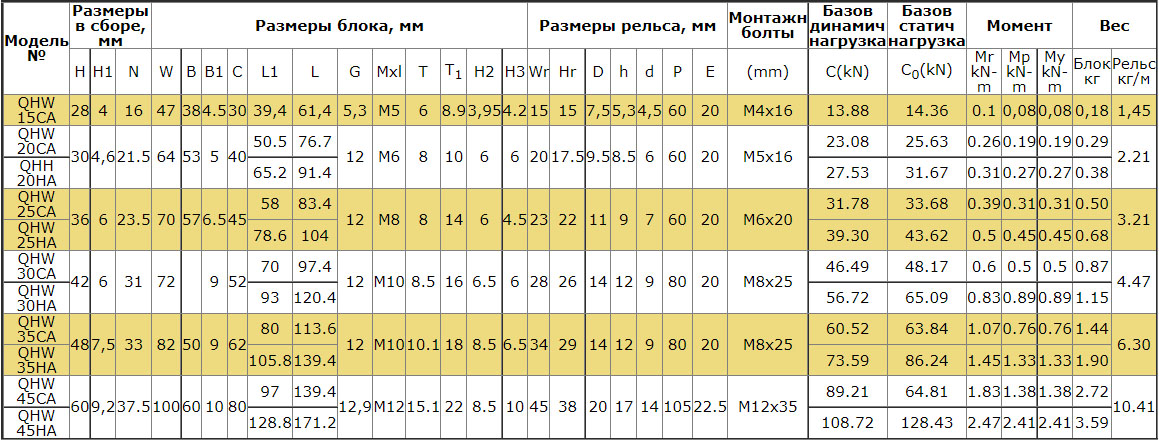

Технические характеристики HIWIN QHW-CA/QHW-HA: QHW15CA, QHW20CA, QHW20HA, QHW25CA, QHW25HA, QHW30CA, QHW30HA, QHW35CA, QHW35HA, QHW45CA, QHW45HA
Система защиты от пыли для опорного блока (каретки)
При использовании в линейных направляющих системы защиты от пыли уровень трения возрастает на 0.6~1.2 kgf по сравнению с обычным типоразмером.

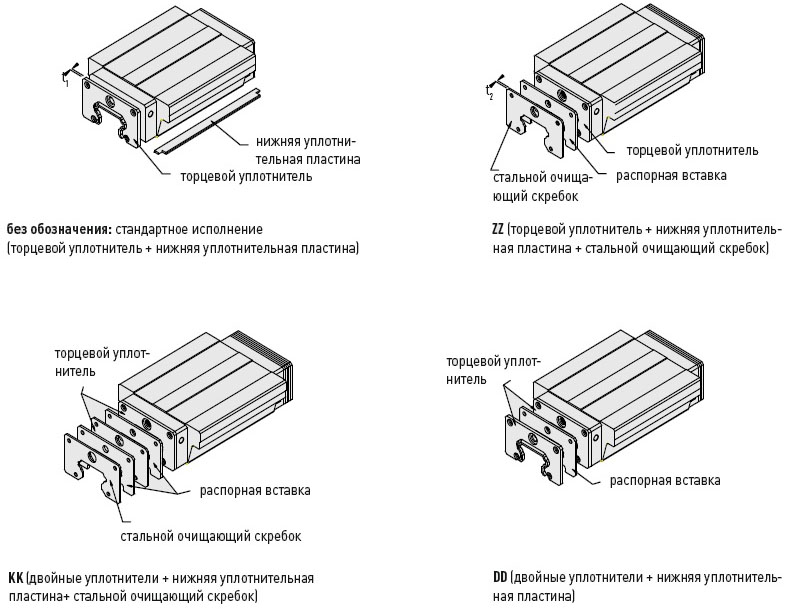

Системы защиты от пыли для защиты опорного блока от пыли и металлической стружки серии ZZ и КК. Комплекты защиты от пыли DD, SH, ZH, KH, DH доступны под заказ.

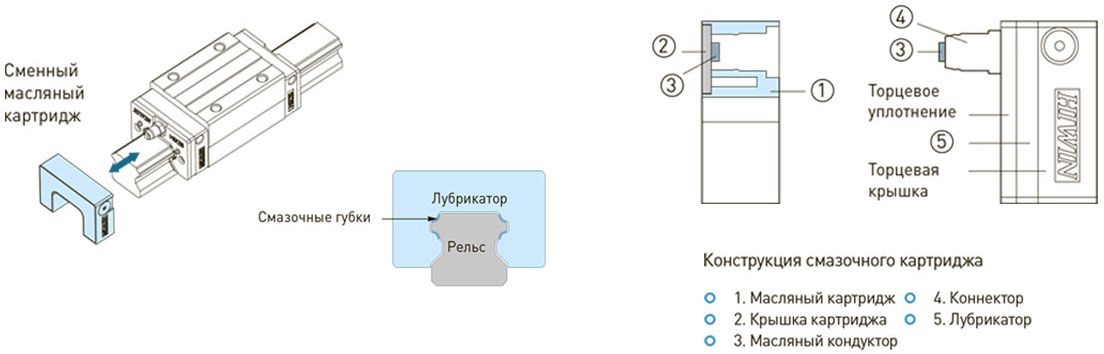

Смазывающий картридж для системы линейного перемещения
Преимущества применения смазывающего картриджа: Чистота и экологичность. Длительное использование и отсутствие затрат на техническое обслуживание. Отсутствие ограничений по установке. Легкость монтажа и демонтажа. Выбор различных видов смазки. Использование в специальных условиях.
Смазка и шприц для смазывания опорного блока (каретки) и линейных направляющих (рельс)

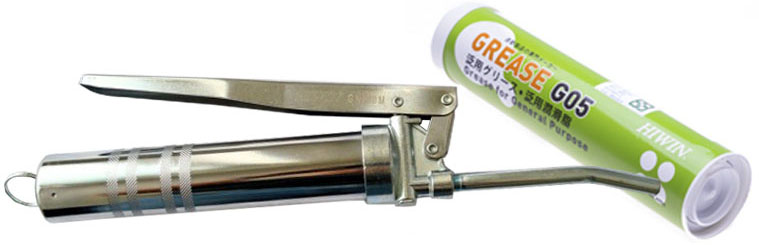

Шприц GN-400C для смазки рабочих поверхностей. Применяется для заправки консистентной смазкой опорных блоков (кареток) линейных направляющих, гаек шарико-винтовых передач, опор ШВП.
Многоцелевая литиевая смазка HIWIN G05 общего назначения – продукт полученный путем загущения минерального масла под воздействием литиевого мыла, улучшающего противоокислительные и вязкостные характеристики смазки.
Применяется в шарнирах, передачах с различным видом зубьев, в подшипниках, узлах трения транспортных средств, в промышленном оборудовании и механизмах, создавая гладкое скольжение трущихся поверхностей.
Маркировка
Взаимозаменяемый тип
| QH - W - 25 - C - A - E - ZA - P + KK/E2 | ||||||||
| QH - серия | W - тип блока: W: фланцевый; H: прямоугольный | 25 - типоразмер (15; 20; 25; 30; 35; 45) | С - нагрузка: С: высокая; H: сверхвысокая | A - крепление блока A: сверху; B: снизу; С: сверху и снизу | E - Специальная направляющая Нет - Стандартная направляющая | ZA, Z0 - натяг | P - класс точности (C, H, P) | KK - защита от пыли2 E2 - система смазки |
Невзаимозаменяемый тип
| QH - W - 25 - C - A - E - 2 - R - 1600 - E - ZA - P - ll - + KK/RC/E2 | ||||||
| QH - серия | W - тип блока W: фланцевый; H: прямоугольный | 25 - типоразмер (15; 20; 25; 30; 35; 45) | С - нагрузка С: высокая; H: сверхвысокая | A - крепление блока A: сверху; B: снизу; С: сверху и снизу. | 2 - кол-во опорных блоков на направляющей | R - Тип крепления рельса R: Крепление сверху T: Крепление снизу |
| 1600 - длина направляющей (мм) | E - Специальная направляющая Нет - Стандартная направляющая | ZA, Z0, ZB - натяг | P - класс точности (C, H, P, SP, UP) | ll - количество рельс в комплекте1 | KK - защита от пыли2 RC - усиленные заглушки E2 - система смазки | |
1. Римские цифры отображают количество направляющих в комплекте.
2. Отсутствие обозначения указывает на стандартное обозначение (торцевое уплотнение и нижнее уплотнение):
ZZ - торцевое уплотнение, нижнее уплотнение и скребок;
KK - двойное торцевое уплотнение, нижнее уплотнение и скребок;
DD - двойное торцевое уплотнение, нижнее уплотнение.
Маркировка рельса QH (серии QH и HG используют идентичные рельсы)
| HG - R - 25 - R - 1200 - E - P + RC | |||||||
| QH/HG - серия | R - взаимозаменяемая направляющая | 25 - типоразмер (15; 20; 25; 30; 35; 45) | R - тип крепления рельса: R: крепление сверху; T: крепление снизу | 1200 - длина направляющей | E - Специальная направляющая Нет - Стандартная направляющая | P - класс точности (C,H,P) | RC - усиленные заглушки |
