Линейные направляющие HIWIN PG

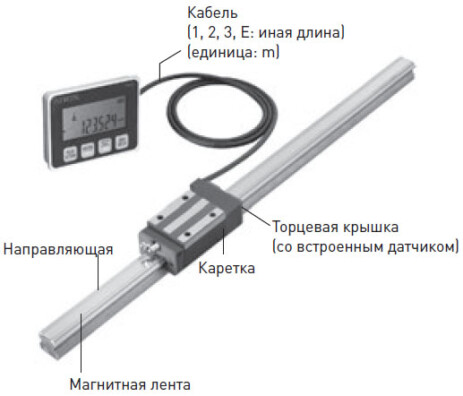

Cерия PG линейных направляющих разработана для точной системы позиционирования с встроенной в опорный блок измерительной системой. Это позволяет использовать линейные направляющие в ограниченном пространстве. Система линейных перемещений серии PG может использоваться для работы в неблагоприятных условиях высокой влажности, температур, вибраций, загрязнений.
Классы точности
Классы точности серии PG подразделяются на:
● нормальный (С);
● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).

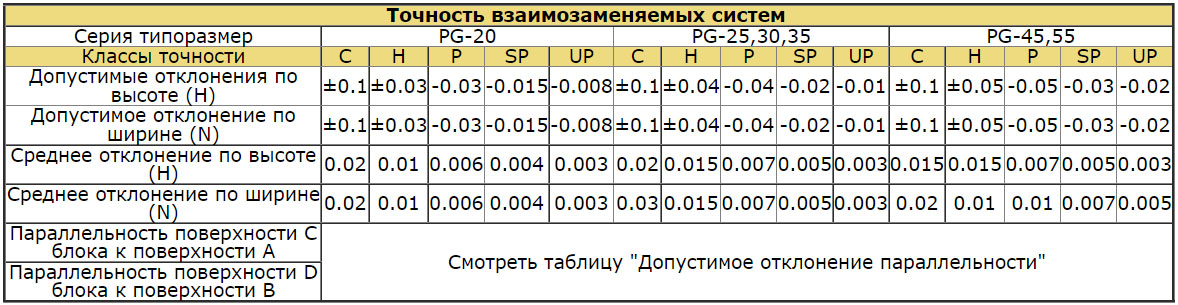

Точность взаимозаменяемых систем PG-20, PG-25,30,35, PG-45,55
Допустимое отклонение параллельности
| Длина рельса | Точность | ||||
| C | H | P | SP | UP | |
| 100 | 12 | 7 | 3 | 2 | 2 |
| 100-200 | 14 | 9 | 4 | 2 | 2 |
| 200-300 | 15 | 10 | 5 | 3 | 2 |
| 300-500 | 17 | 12 | 6 | 3 | 2 |
| 500-700 | 20 | 13 | 7 | 4 | 2 |
| 700-900 | 22 | 15 | 8 | 5 | 3 |
| 900-1100 | 24 | 16 | 9 | 6 | 3 |
| 1100-1500 | 26 | 18 | 11 | 7 | 4 |
| 1500-1900 | 28 | 20 | 13 | 8 | 4 |
| 1900-2500 | 31 | 22 | 15 | 10 | 5 |
| 2500-3100 | 33 | 25 | 18 | 11 | 6 |
| 3100-3600 | 36 | 27 | 20 | 14 | 7 |
| 3600-4000 | 37 | 28 | 21 | 15 | 7 |
Натяг
Существуют три стандартных натяга для различных условий применения.
| Класс | Код | Натяг | Условия применения |
| Легкий натяг | Z0 | 0-0.02C | Неизменное направление нагрузки, незначительные толчки и низкая точность |
| Средний натяг | ZA | 0.05C-0.07C | Низкая нагрузка и высокая точность |
| Сильный натяг | ZB | 0.10C-0.12C | Высокая жесткость, вибрации и толчки |

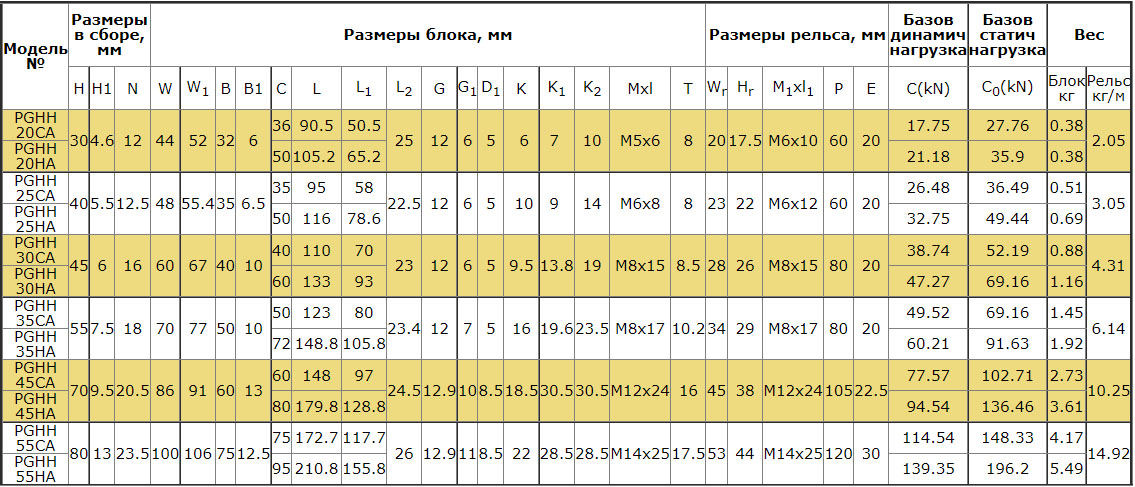

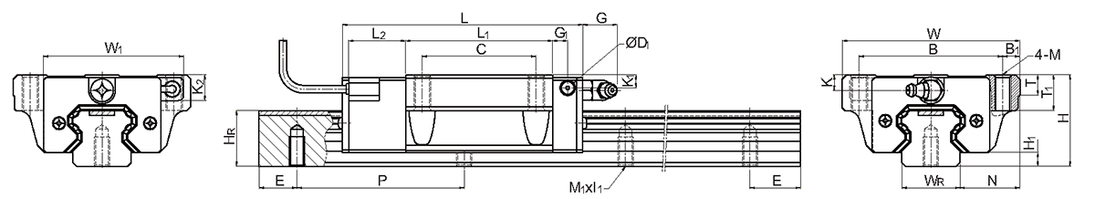

Технические характеристики HIWIN PGHH-CA/PGHH-HA: PGHH20CA, PGH20HA, PGHH25HA, PGHH30CA, PGHH30HA, PGHH35CA, PGHH35HA, PGHH45CA, PGHH45HA, PGHH55CA, PGHH55HA

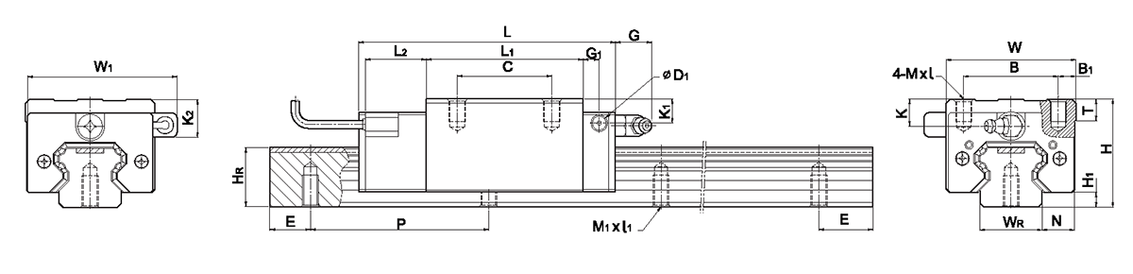

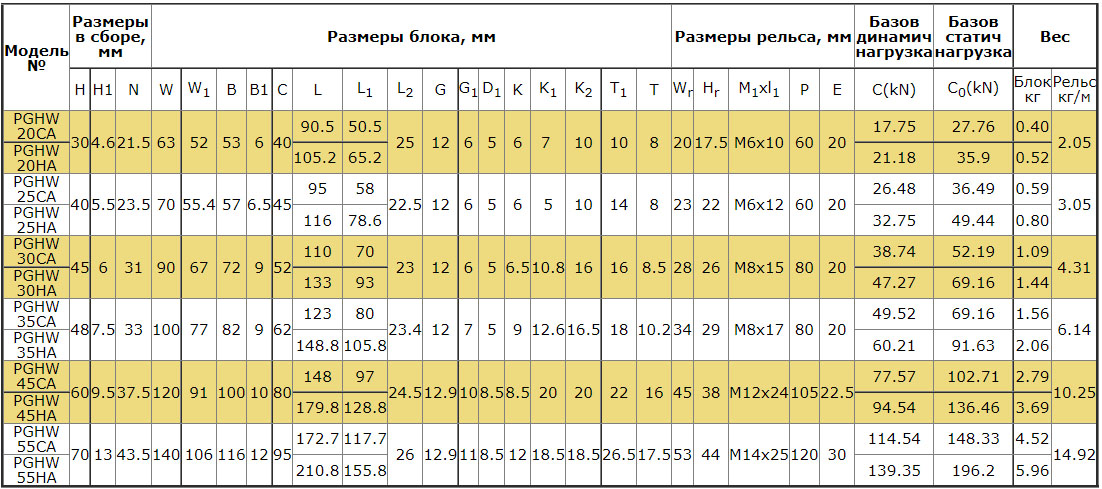

Технические характеристики HIWIN PGHW-CA/PGHW-HA: PGHW20CA, PGHW20HA, PGHW25CA, PGHW25HA, PGHW30CA, PGHW30HA, PGHW35CA, PGHW35HA, PGHW45CA, PGHW45HA, PGHW55CA, PGHW55HA

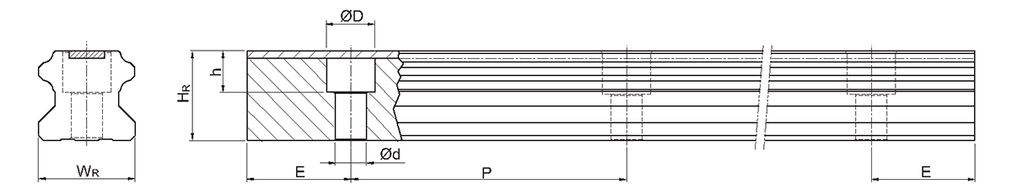

Стандартная и максимальная длина рельса
Для нестандартной длины Е рекомендуемый размер не должен превышать 1/2 размера шага (Р). Это предотвращает нестабильность конца рельса.

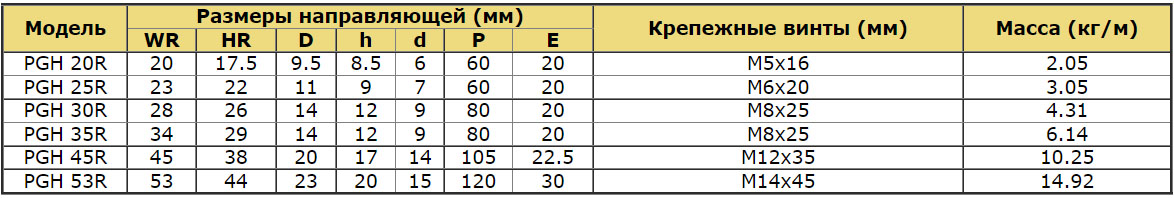

Модели направляющих PG: PGH 20R, PGH 25R, PGH 30R, PGH 35R, PGH 45R, PGH 53R
Маркировка серии PG

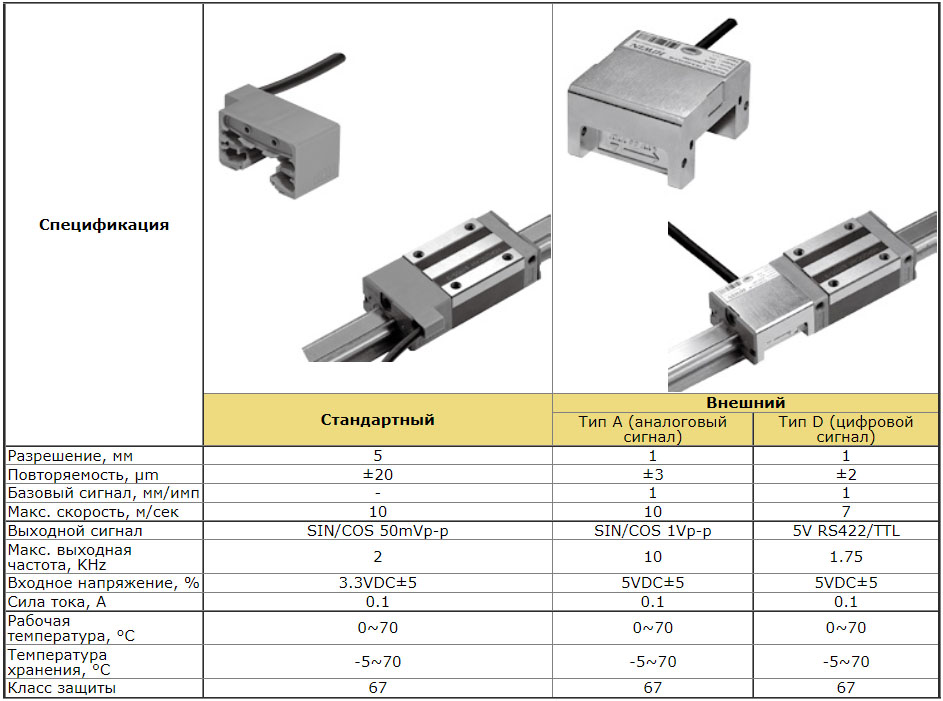

| PGH - W - 25 - C - A - E - 1/2 - T - 1600 - E - ZA - P - I/II/E2 + KK + 03 + Модуль измерения положения | ||||||
| PGH - серия | W - тип блока W: фланцевый; H: прямоугольный; L: прямоугольная (низкая) | 25 - типоразмер (20; 25; 30; 35; 45; 55) | С - нагрузка С:высокая; H:сверхвысокая | A - крепление блока A: сверху; B: снизу; С: сверху и снизу | E - специальный блок; Нет: стандартный блок | 1/2 - кол-во блоков на направляющей |
| T- Тип крепления рельса R: Крепление сверху T: Крепление снизу | 1600 - длина направляющей (мм) | E - Специальная направляющая; Нет - Стандартная направляющая | ZA, Z0, ZB - натяг | P - класс точности (C, H, P, SP, UP) | ll - количество рельс в комплекте1 | E2: система смазки; Нет: стандартная блок KK - уплотнение (DD, ZZ, KK) |
