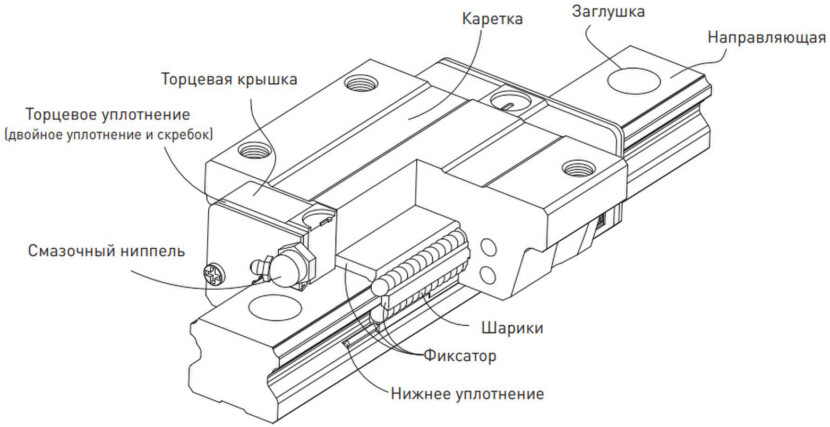

Линейные направляющие HIWIN EG
Специальная конструкция линейных направляющих серии EG HIWIN позволяет при установке производить самовыравнивание, устраняя ошибки монтажа и повышая точность системы, а так же равномерно распределять нарузку по всем направлениям. Линейные направляющие серии EG применяются там где есть размерные ограничения. Низкий профиль опорного блока (каретки) и длина рельс позволяют применять их для высокоскоростных, автоматизированных системах.
Классы точности
Классы точности серии HG подразделяются на:
● нормальный (С);
● высокий (Н);
● прецизионный (P);
● суперпрецизионный (SP);
● ультрапрецизионный (UP).

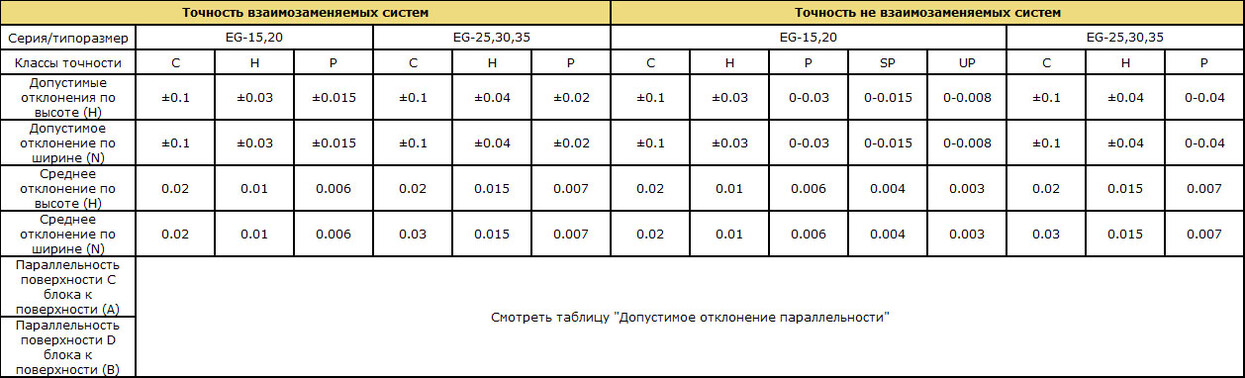

Точность взаимозаменяемых и не взаимозаменяемых систем
Допустимое отклонение параллельности
| Длина рельса | Точность | ||||
| C | H | P | SP | UP | |
| 100 | 12 | 7 | 3 | 2 | 2 |
| 100-200 | 14 | 9 | 4 | 2 | 2 |
| 200-300 | 15 | 10 | 5 | 3 | 2 |
| 300-500 | 17 | 12 | 6 | 3 | 2 |
| 500-700 | 20 | 13 | 7 | 4 | 2 |
| 700-900 | 22 | 15 | 8 | 5 | 3 |
| 900-1100 | 24 | 16 | 9 | 6 | 3 |
| 1100-1500 | 26 | 18 | 11 | 7 | 4 |
| 1500-1900 | 28 | 20 | 13 | 8 | 4 |
| 1900-2500 | 31 | 22 | 15 | 10 | 5 |
| 2500-3100 | 33 | 25 | 18 | 11 | 6 |
| 3100-3600 | 36 | 27 | 20 | 14 | 7 |
| 3600-4000 | 37 | 28 | 21 | 15 | 7 |
Натяг
Определение
Для каждой профильной рельсовой направляющей можно установить натяг. Обычно в профильных рельсовых направляющих используют отрицательный зазор между поверхностями, чтобы повысить жесткость и точность. Кривая показывает, что при сильном натяге жесткость удваивается. Преднатяг не больше ZA рекомендован для типоразмеров меньше EG 20 с целью избежания преждевременного износа системы.
Классы натяга
Существуют три стандартных натяга для различных условий применения.
| Класс | Код | Натяг | Условия |
| Очень легкий натяг | Z0 | 0-0.02C | Неизменное направление нагрузки, незначительные толчки и низкая точность |
| Легкий натяг | ZA | 0.03C-0.05C | Низкие нагрузки и высокие требования точности |
| Средний натяг | ZB | 0.06C-0.08C | Высокая жесткость конструкции с вибрацией и толчками |
"C" в колонке "Натяг" обозначает динамическую грузоподъемность.
| Класс | Взаимозаменяемые направляющие | Невзаимозаменяемые направляющие |
| Класс натяга | Z0, ZA | Z0, ZA, ZB |

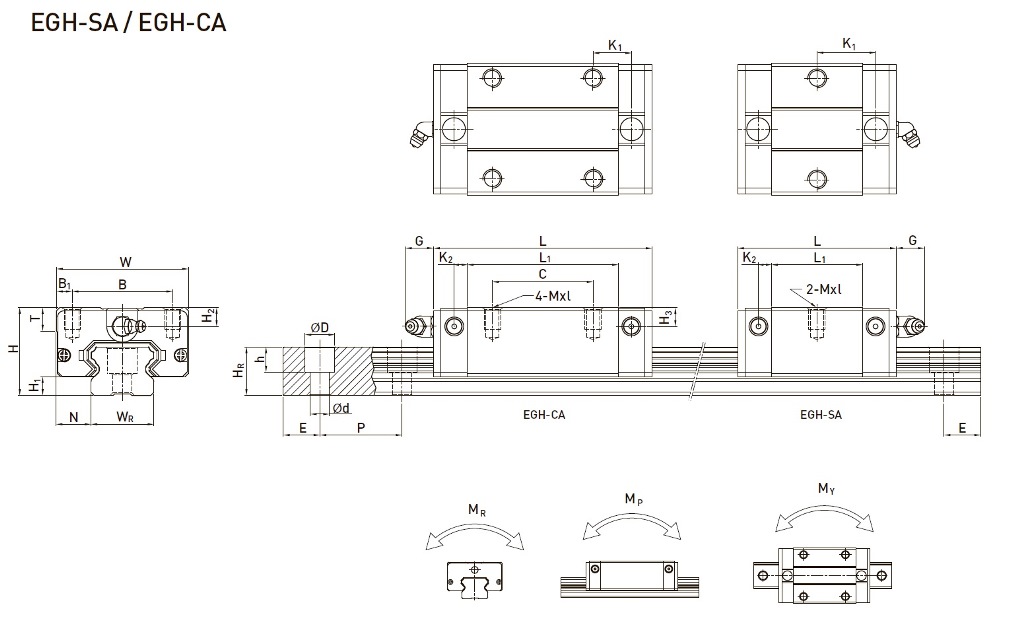

Технические характеристики EGH-SA/EGH-CA

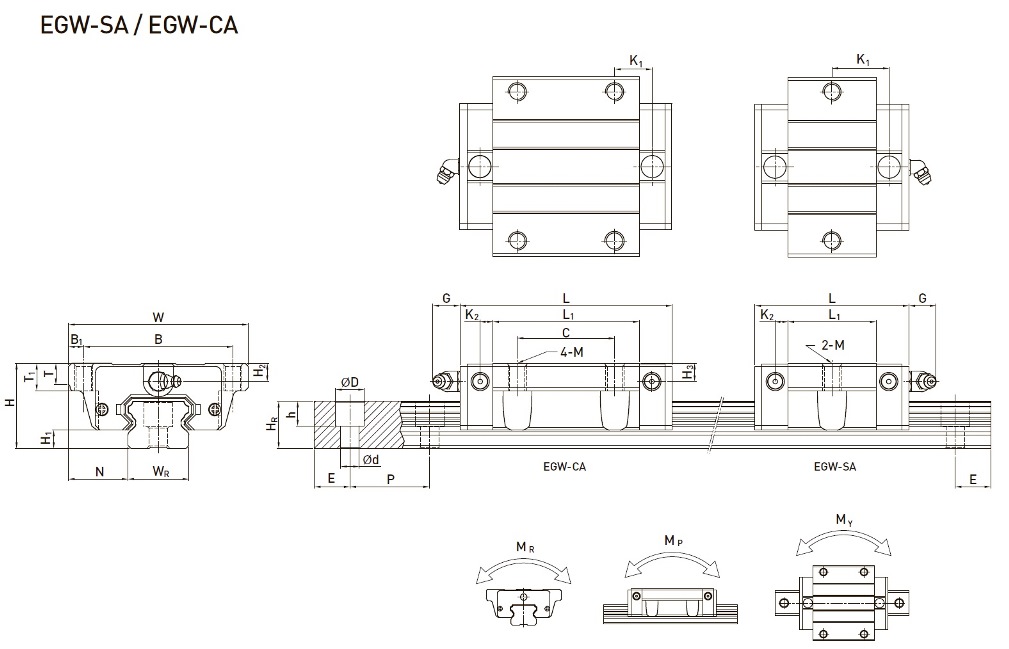

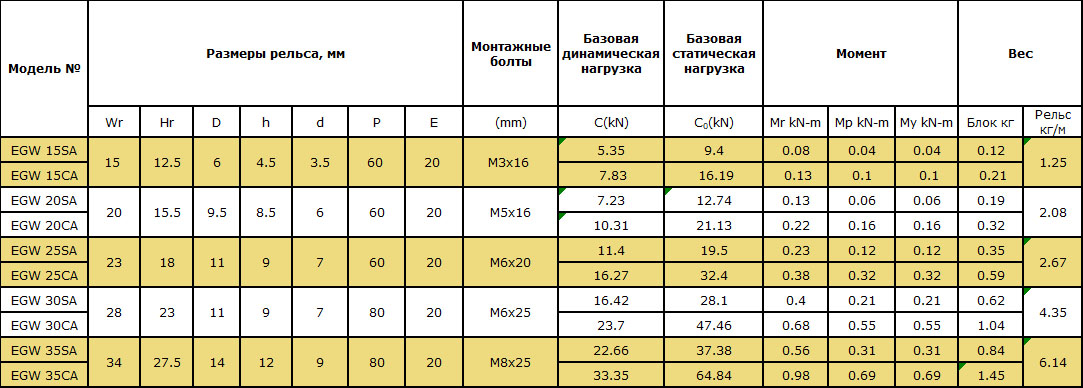

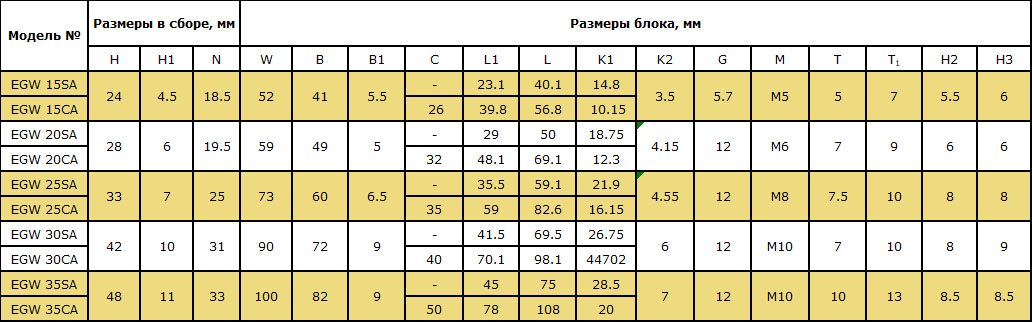

Технические характеристики EGW-SA/EGW-CA: EGW 15SA, EGW 15CA, EGW 20SA, EGW 20CA, EGW 25SA, EGW 25CA, EGW 30SA, EGW 30CA, EGW 35SA, EGW 35CA
Система защиты от пыли для опорного блока (каретки)
При использовании в линейных направляющих системы защиты от пыли уровень трения возрастает на 0.6~1.2 kgf по сравнению с обычным типоразмером.
Системы защиты от пыли для защиты опорного блока от пыли и металлической стружки серии ZZ и КК. Комплекты защиты от пыли DD, SH, ZH, KH, DH доступны под заказ.
Смазывающий картридж для системы линейного перемещения
Преимущества применения смазывающего картриджа: Чистота и экологичность. Длительное использование и отсутствие затрат на техническое обслуживание. Отсутствие ограничений по установке. Легкость монтажа и демонтажа. Выбор различных видов смазки. Использование в специальных условиях.
Смазка и шприц для смазывания опорного блока (каретки) и линейных направляющих (рельс)
Шприц GN-400C для смазки рабочих поверхностей. Применяется для заправки консистентной смазкой опорных блоков (кареток) линейных направляющих, гаек шарико-винтовых передач, опор ШВП.
Многоцелевая литиевая смазка HIWIN G05 общего назначения – продукт полученный путем загущения минерального масла под воздействием литиевого мыла, улучшающего противоокислительные и вязкостные характеристики смазки.
Применяется в шарнирах, передачах с различным видом зубьев, в подшипниках, узлах трения транспортных средств, в промышленном оборудовании и механизмах, создавая гладкое скольжение трущихся поверхностей.
Стандартная и максимальная длина рельса
Рекомендуемый нестандартный размер длины рельса не должен превышать ½ размера шага (Р). Грамотный подбор длины предотвращает нестабильность конца рельса.
L=(n-1)*P+2*E, где
L - общая длина направляющей(мм);
n - количество крепежных отверстий;
P - расстояние между двумя отверстиями(мм);
E - расстояние от центра последнего отверстия до края(мм).
| Серия/Типоразмер | EGR15 | EGR20 | EGR25 | EGR30 | EGR35 |
| Стандартная длина | 160(3) | 220(4) | 220(4) | 280(4) | 280(4) |
220(4) | 280(5) | 280(5) | 440(6) | 440(6) | |
280(5) | 340(6) | 340(6) | 600(8) | 600(8) | |
340(6) | 460(8) | 460(8) | 760(10) | 760(10) | |
460(8) | 640(11) | 640(11) | 1000(13) | 1000(13) | |
| 640(11) | 820(14) | 820(14) | 1640(21) | 1640(21) | |
| 820(14) | 1000(17) | 1000(17) | 2040(21) | 2040(21) | |
| 1240(21) | 1240(21) | 2520(32) | 2520(32) | ||
1600(27) | 1600(27) | 3000(38) | 3000(38) | ||
| Шаг (P) | 60 | 60 | 60 | 80 | 80 |
| Расстояние до края (Es) | 20 | 20 | 20 | 20 | 20 |
| Max. стандартная длина | 1960(33) | 4000(67) | 4000(67) | 3960(50) | 3960(50) |
| Max. Длина | 4000 | 4000 | 4000 | 4000 | 4000 |
Маркировка
Взаимозаменяемый тип
| EG - W - 25 - C - A - E - ZA - P + ZZ/E2 | ||||||||
| EG - серия | W - тип блока: W: фланцевый; H: прямоугольный | 25 - типоразмер (15; 20; 25; 30; 35) | С - нагрузка: С: высокая; S: средняя | A - крепление блока A:сверху; B: снизу | E - Специальная направляющая Нет - Стандартная направляющая | ZA, Z0 - натяг | P - класс точности (C, H, P) | ZZ - защита от пыли2; Е2 - система смазки; SE - металлические заглушки. |
Невзаимозаменяемый тип
| EG - W - 25 - C - A - E - 2 - R - 1600- E - ZA - P - ll + KK/E2/RC | ||||||
| EG - серия | W - тип блока W: фланцевый; H: прямоугольный | 25 - типоразмер (15; 20; 25; 30; 35) | С - нагрузка С: высокая; S: средняя. | A - крепление блока A: сверху; C: снизу. | E - Специальная блок Нет - Стандартная каретка | 2 - кол-во блоков на направляющей |
| R - Тип крепления рельса R: Крепление сверху T: Крепление снизу | 1600 - длина направляющей (мм) | E - Специальная направляющая Нет - Стандартная направляющая | ZA, Z0, ZB - натяг | P - класс точности (C, H, P, SP, UP) | ll - количество рельс в комплекте1 | KK - защита от пыли 2; Е2 - система смазки; SE - металлические заглушки; RC - усиленные заглушки |
1. Римские цифры отображают количество направляющих в комплекте.
2. Отсутствие обозначения указывает на стандартное обозначение (торцевое уплотнение и нижнее уплотнение):
ZZ - торцевое уплотнение, нижнее уплотнение и скребок;
KK - двойное торцевое уплотнение, нижнее уплотнение и скребок;
DD - двойное торцевое уплотнение, нижнее уплотнение.
Маркировка рельса серии EG
| EG - R - 25 - R - 1240 - E - P + RC | |||||||
| EG - серия | R - взаимозаменяемая направляющая | 25 - типоразмер (15; 20; 25; 30; 35) | R - тип крепления рельса: R/U: крепление сверху; T: крепление снизу | 1240 - длина направляющей | E - Специальная направляющая Нет - Стандартная направляющая | P - класс точности (C,H,P) | RC - усиленные заглушки |
