Шестерни косозубые
Минимальное количество зубьев шестерни равно шести, иначе не будет соблюдено условие плавного и надежного зацепления. Даже самые маленькие зубчатые колеса имеют не менее шести зубьев. Отсюда и произошло слово «шестерня», которым часто в обиходе называют все зубчатые колеса. Максимальное количество зубьев не ограничено. Длинная зубчатая рейка — это тоже своего рода зубчатое колесо с бесконечно большим диаметром.

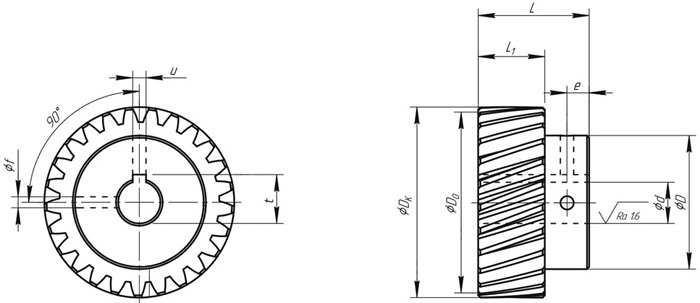

Косозубые шестерни Q8 серии MZH
Материал: С45
Твердость: 18...25HRC
Зубья: Косые β = 19°31'42"
Угол зацепления: α = 20°
Класс точности: 8
Модели косозубых шестерней серии MZH: MZH 1020-06S, MZH 1020-08S, MZH 1025-08S, MZH 1520-08S, MZH 1520-14SK, MZH 1525-08S, MZH 1525-14SK, MZH 1525-19SK, MZH 2020-08S, MZH 2020-14SK, MZH 2020-19SK, MZH 2025-14SK, MZH 2025-19SK, MZH 2025-22SK, MZH 3020-14SK, MZH 3020-19SK, MZH 3020-22SK, MZH 3025-14SK, MZH 3025-19SK, MZH 3025-22SK, MZH 4020-14SK, MZH 4020-19SK, MZH 4020-22SK, MZH 4025-14SK, MZH 4025-19SK, MZH 4025-22SK
