Линейные модули HIWIN cерии KK
Линейные модули серии KK - это экономичная серия из линейных модулей Hiwin. Линейный модуль KK состоит из моноблочной стальной направляющей U-образного профиля, каретки, винта ШВП, опорных подшипников и фланца под шаговый двигатель или серводвигатель. По воспринимаемой нагрузке линейные модули KK имеют 6 типоразмеров. Каждый типоразмер модулей KK имеет ряд различных стандартных длин в зависимости от длины хода каретки. Модули KK производят в стандартном и прецизионном исполнении. Линейные модули KK - идеальное решение для большинства задач в станкостроении, благодаря унифицированной и в то же время жесткой конструкции.
Линейные модули серии КК представляют собой приводимое в движение двигателем ШВП, направленное рельсовой направляющей с U-образным рельсом. В роли передвижного элемента выступают гайка ШВП и каретка.
• Интегрированная система.
• Легкость установки и обслуживания.
• Компактность и малый вес.
• Высокая жесткость конструкции.
• Большой выбор принадлежностей для широкой сферы применения.

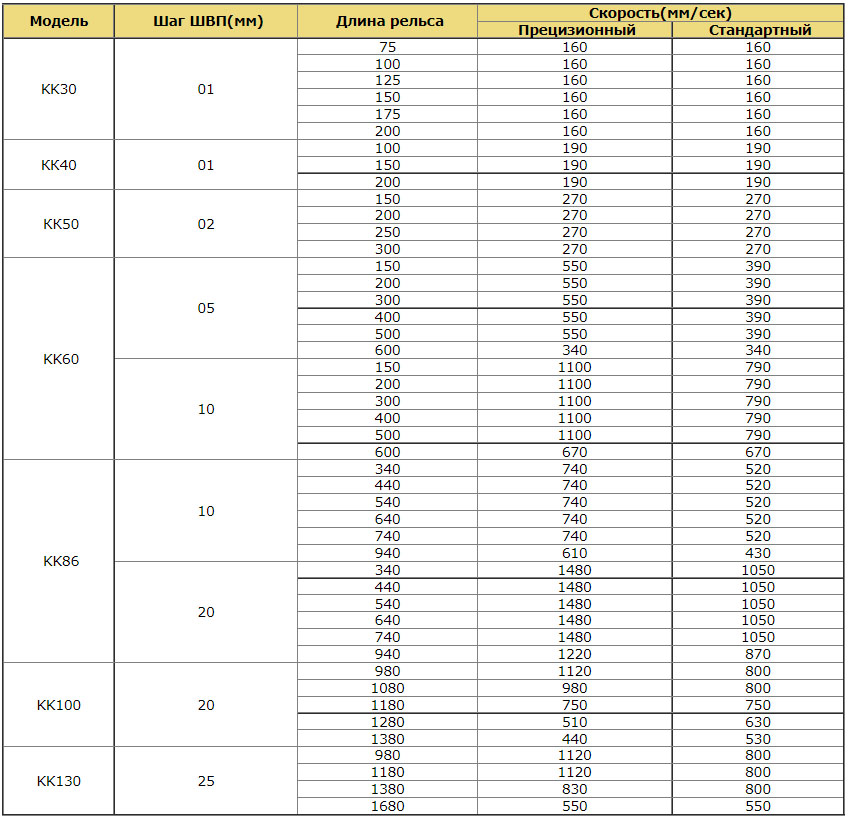

Максимальная скорость линейных модулей HIWIN KK: KK30, KK40, KK50, KK60, KK86, KK100, KK130

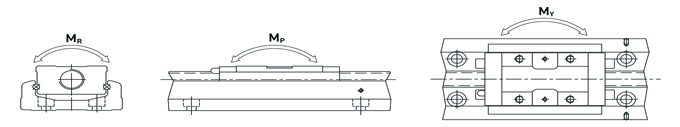

Физико-механические характеристики

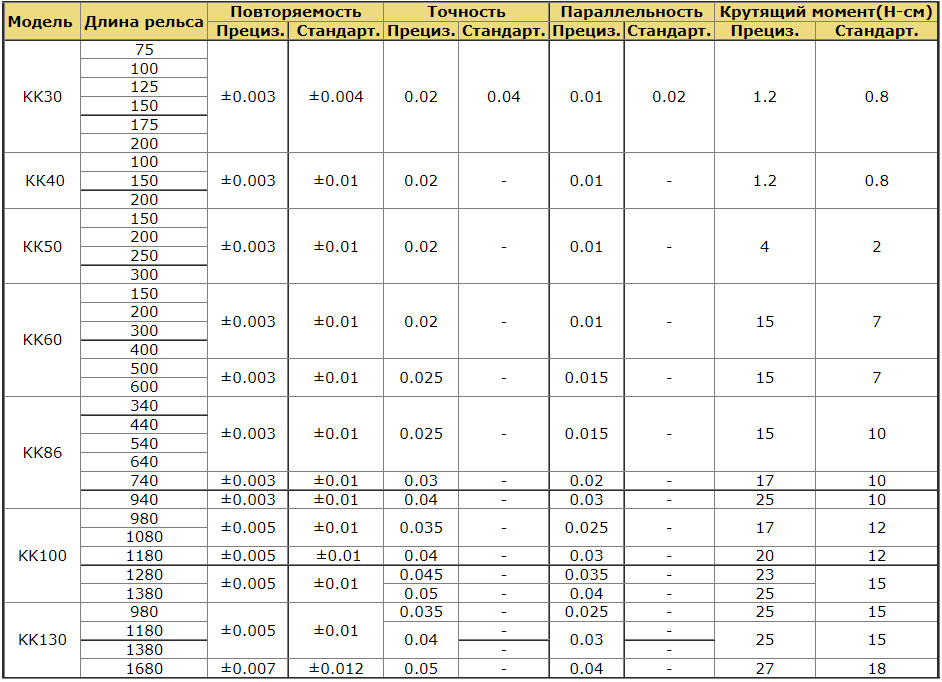

Класс точности
Расчет срока службы
Три основных компонента влияют на срок службы линейных модулей серии КК: ШВП, рельсовые направляющие и подшипники.
Рельсовая направляющая
L=(ft/fw ∙C/Pn ) 3 ∙50 км, где
L - Срок службы (км);
ft - Коэффициент контакта;
fw - Коэффициент нагрузки;
С - Динимическая грузоподъемность;
Pn - Расчетная нагрузка (Н).
ШВП и подшипник
L=(1/fw ∙Ca/Pa,n)3 ∙106 rev, где
L - Срок службы (км);
fw - Коэффициент нагрузки;
Сa - Базовая динамическая грузоподъемность (Н);
Pa,n - Осевая нагрузка (Н).
| Тип каретки | Коэффициент контакта ft |
| A1, S1 | 1.0 |
| A2, S2 | 0.81 |
| Условия эксплуатации | Коэффициент нагрузки fw | |
| Толчки и вибрация | Скорость | |
| Нет толчков | V<15м/мин | 1.0-1.5 |
| Низкий уровень вибрации | 15м/мин<V<60м/мин | 1.5-2.0 |
| Высокий уровень вибрации | V>60м/мин | 2.0-3.5 |

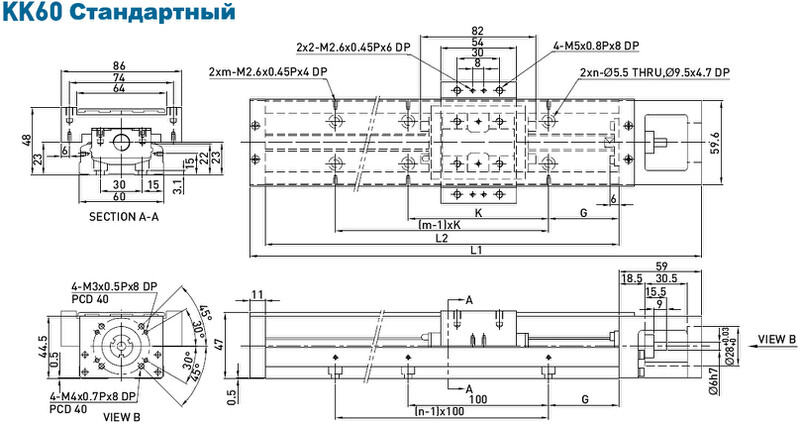

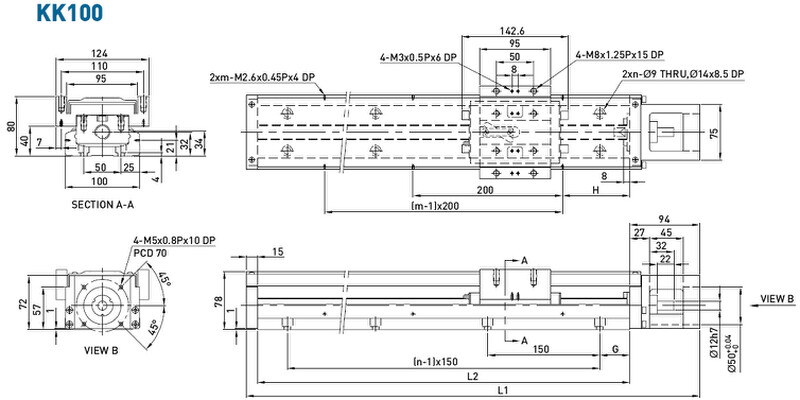

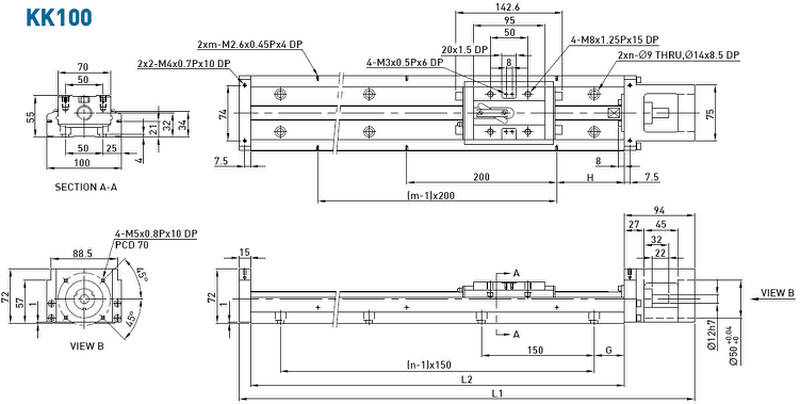

Фланец линейных модулей HIWIN KK

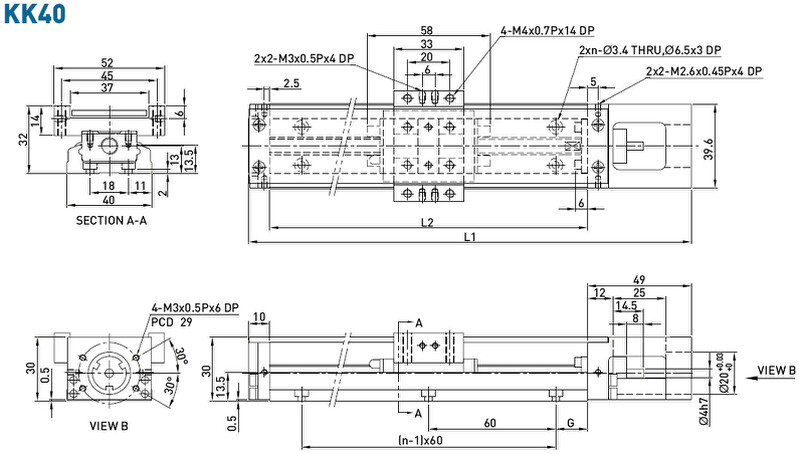

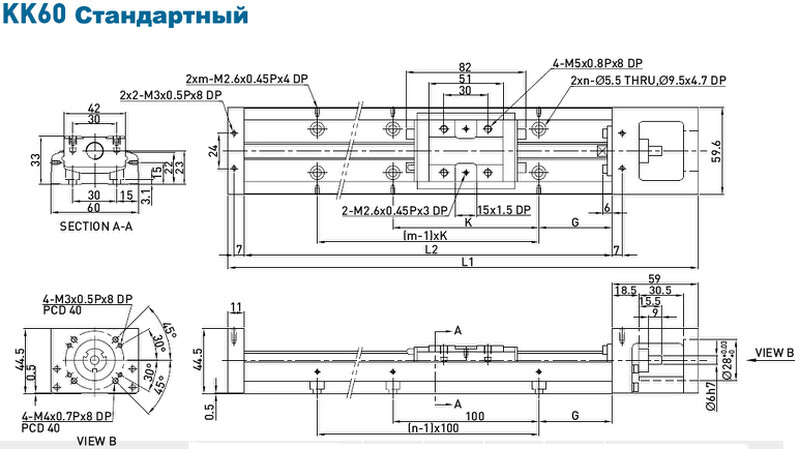

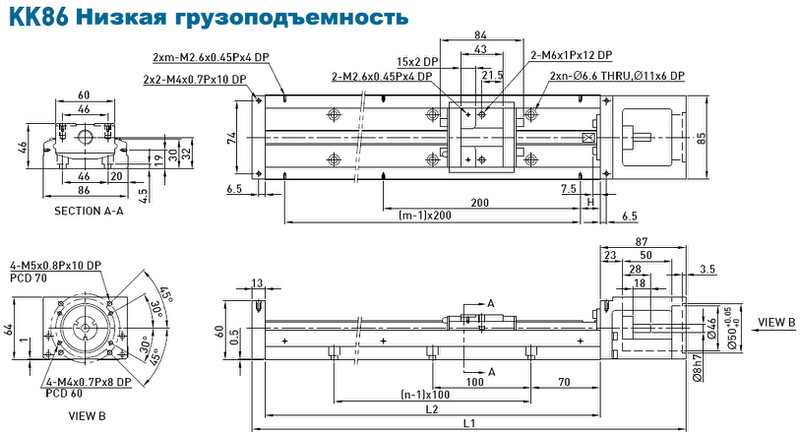

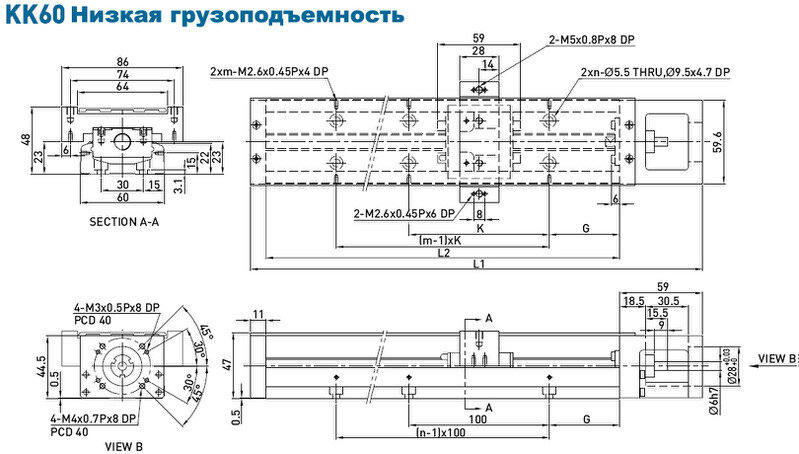

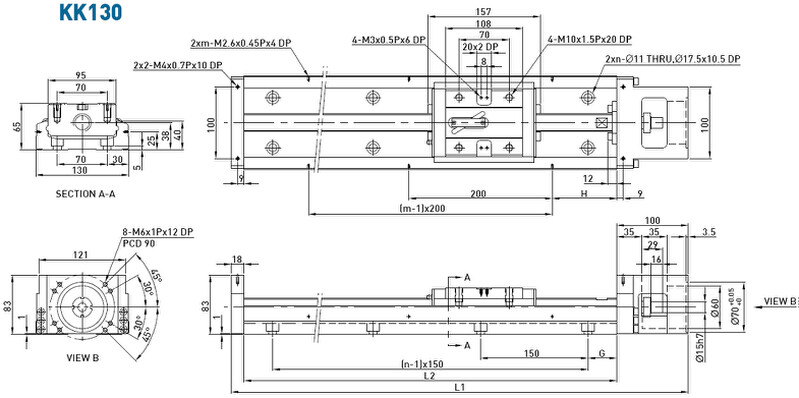

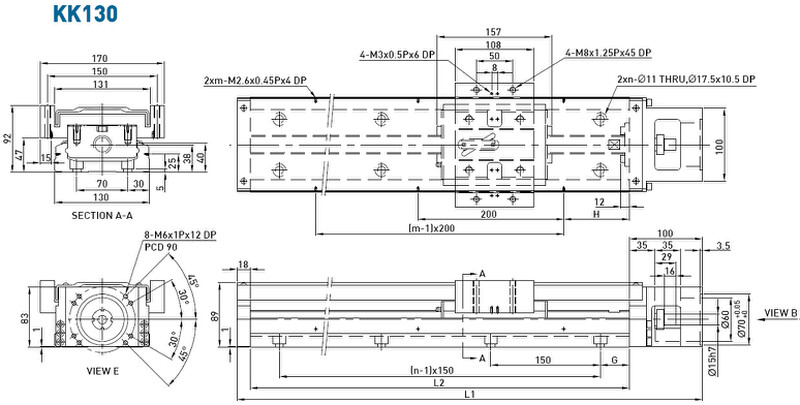

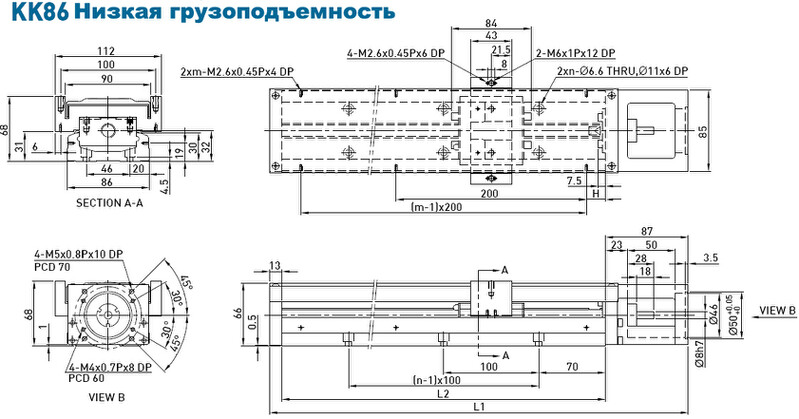

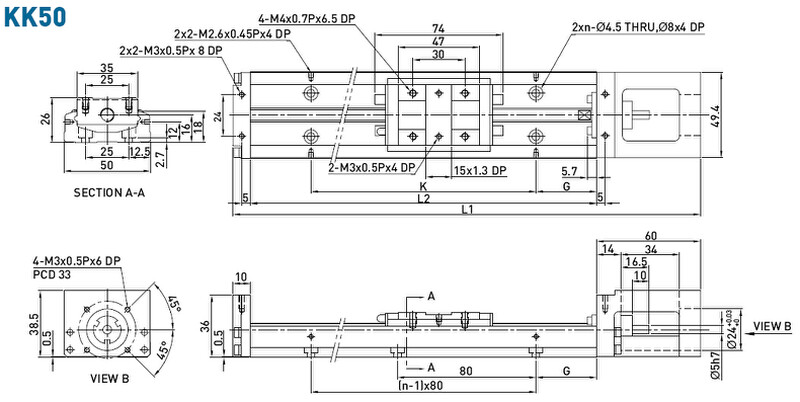

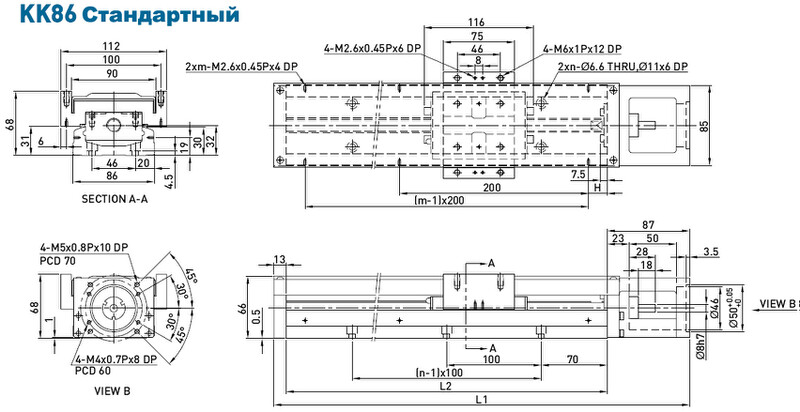

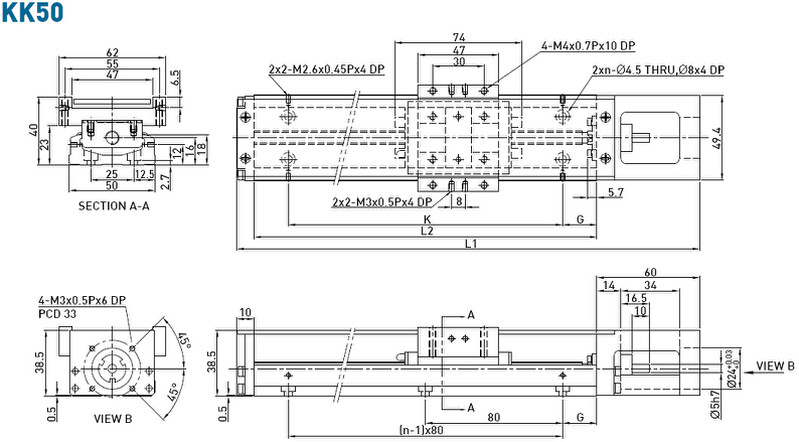

Размеры линейных модулей KK без крышки
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | n | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | ||||
| 75 | 129 | 31 | - | 12.5 | 2 | 0.2 | - |
| 100 | 154 | 56 | - | 25 | 2 | 0.23 | - |
| 125 | 179 | 81 | 45 | 12.5 | 3 | 0.26 | 0.3 |
| 150 | 204 | 106 | 70 | 25 | 3 | 0.29 | 0.33 |
| 175 | 229 | 131 | 95 | 12.5 | 4 | 0.32 | 0.36 |
| 200 | 254 | 156 | 120 | 25 | 4 | 0.35 | 0.39 |

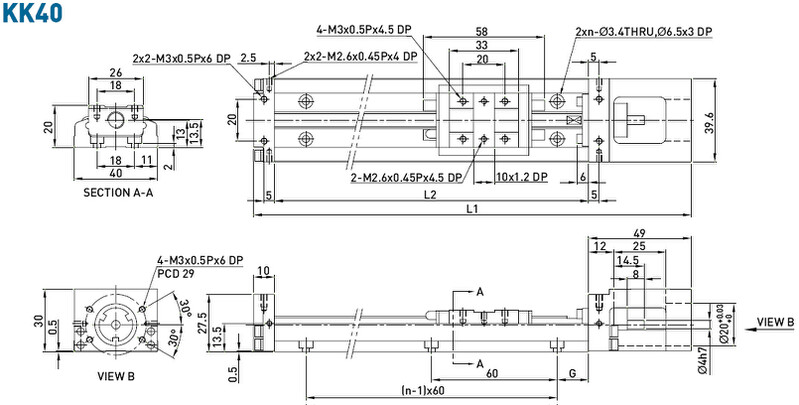

| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | K (мм) | n | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | |||||
| 150 | 220 | 70 | - | 35 | 80 | 2 | 1 | - |
| 200 | 270 | 120 | 55 | 20 | 160 | 3 | 1.2 | 1.4 |
| 250 | 320 | 170 | 105 | 45 | 160 | 3 | 1.4 | 1.6 |
| 300 | 370 | 220 | 155 | 30 | 240 | 4 | 1.6 | 1.8 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | K | n | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | |||||
| 150 | 220 | 70 | - | 35 | 80 | 2 | 1 | - |
| 200 | 270 | 120 | 55 | 20 | 160 | 3 | 1.2 | 1.4 |
| 250 | 320 | 170 | 105 | 45 | 160 | 3 | 1.4 | 1.6 |
| 300 | 370 | 220 | 155 | 30 | 240 | 4 | 1.6 | 1.8 |

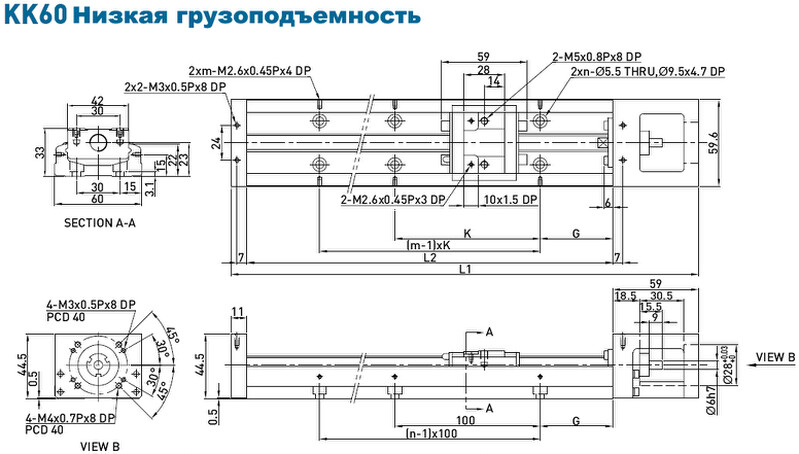

| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | K | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | ||||||
| 150 | 220 | 60 | - | 25 | 100 | 2 | 2 | 1.5 | - |
| 200 | 270 | 110 | - | 50 | 100 | 2 | 2 | 1.8 | - |
| 300 | 370 | 210 | 135 | 50 | 200 | 3 | 2 | 2.4 | 2.7 |
| 400 | 470 | 310 | 235 | 50 | 100 | 4 | 4 | 3 | 3.3 |
| 500 | 570 | 410 | 335 | 50 | 200 | 5 | 3 | 3.6 | 3.9 |
| 600 | 670 | 510 | 435 | 50 | 100 | 6 | 6 | 4.2 | 4.6 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | K | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | ||||||
| 150 | 220 | 85 | 34 | 25 | 100 | 2 | 2 | 1.4 | 1.6 |
| 200 | 270 | 135 | 84 | 50 | 100 | 2 | 2 | 1.7 | 1.9 |
| 300 | 370 | 235 | 184 | 50 | 200 | 3 | 2 | 2.3 | 2.5 |
| 400 | 470 | 335 | 284 | 50 | 100 | 4 | 4 | 2.9 | 3.1 |
| 500 | 570 | 435 | 384 | 50 | 200 | 5 | 3 | 3.5 | 3.7 |
| 600 | 670 | 535 | 484 | 50 | 100 | 6 | 6 | 4.1 | 4.3 |

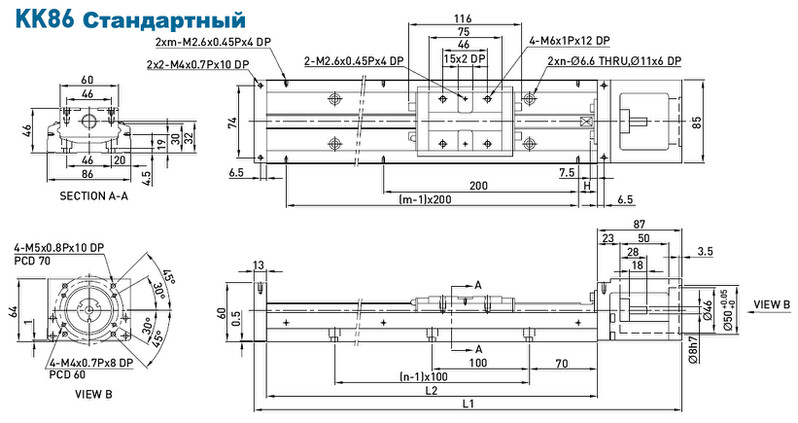

| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | H (мм) | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | |||||
| 340 | 440 | 210 | 100 | 70 | 3 | 2 | 5.7 | 6.5 |
| 440 | 540 | 310 | 200 | 20 | 4 | 3 | 6.9 | 7.7 |
| 540 | 640 | 410 | 300 | 70 | 5 | 3 | 8.0 | 8.8 |
| 640 | 740 | 510 | 400 | 20 | 6 | 4 | 9.2 | 10.0 |
| 740 | 840 | 610 | 500 | 70 | 7 | 4 | 10.4 | 11.2 |
| 940 | 1040 | 810 | 700 | 70 | 9 | 5 | 11.6 | 12.4 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | H (мм) | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | |||||
| 340 | 440 | 246 | 170 | 70 | 3 | 2 | 5.4 | 5.9 |
| 440 | 540 | 346 | 270 | 20 | 4 | 3 | 6.6 | 7.1 |
| 540 | 640 | 446 | 370 | 70 | 5 | 3 | 7.7 | 8.2 |
| 640 | 740 | 546 | 470 | 20 | 6 | 4 | 8.9 | 9.4 |
| 740 | 840 | 646 | 570 | 70 | 7 | 4 | 10.1 | 10.6 |
| 940 | 1040 | 846 | 770 | 70 | 9 | 5 | 11.3 | 11.8 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | H (мм) | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | ||||||
| 980 | 1089 | 828 | 700 | 40 | 90 | 7 | 5 | 18.6 | 20.3 |
| 1080 | 1189 | 928 | 800 | 15 | 40 | 8 | 6 | 20.3 | 22 |
| 1180 | 1289 | 1028 | 900 | 65 | 90 | 8 | 6 | 22 | 23.7 |
| 1280 | 1389 | 1128 | 1000 | 40 | 40 | 9 | 7 | 23.6 | 25.3 |
| 1380 | 1489 | 1228 | 1100 | 15 | 90 | 10 | 7 | 25.3 | 27 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | H (мм) | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | ||||||
| 980 | 1098 | 811 | 659 | 40 | 90 | 7 | 5 | 29.4 | 32.3 |
| 1180 | 1298 | 1011 | 859 | 65 | 90 | 8 | 6 | 34.3 | 37.2 |
| 1380 | 1498 | 1211 | 1059 | 90 | 90 | 9 | 7 | 39.2 | 42.1 |
| 1680 | 1798 | 1511 | 1359 | 90 | 40 | 11 | 9 | 46.5 | 49.4 |
Размеры линейных модулей с алюминиевой крышкой
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | n | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | ||||
| 100 | 159 | 36 | - | 20 | 2 | 0.55 | - |
| 150 | 209 | 86 | 34 | 15 | 3 | 0.68 | 0.76 |
| 200 | 259 | 136 | 84 | 40 | 3 | 0.82 | 0.89 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | K (мм) | n | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | |||||
| 150 | 220 | 70 | - | 35 | 80 | 2 | 1.1 | - |
| 200 | 270 | 120 | 55 | 20 | 160 | 3 | 1.3 | 1.5 |
| 250 | 320 | 170 | 105 | 45 | 160 | 3 | 1.6 | 1.8 |
| 300 | 370 | 220 | 155 | 30 | 240 | 4 | 1.8 | 2 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | K (мм) | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | ||||||
| 150 | 220 | 60 | - | 25 | 100 | 2 | 2 | 1.7 | - |
| 200 | 270 | 110 | - | 50 | 100 | 2 | 2 | 2.1 | - |
| 300 | 370 | 210 | 135 | 50 | 200 | 3 | 2 | 2.7 | 3 |
| 400 | 470 | 310 | 235 | 50 | 100 | 4 | 4 | 3.3 | 3.6 |
| 500 | 570 | 410 | 335 | 50 | 200 | 5 | 3 | 3.9 | 4.2 |
| 600 | 670 | 510 | 435 | 50 | 100 | 6 | 6 | 4.6 | 5.0 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | K (мм) | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | ||||||
| 150 | 220 | 85 | 34 | 25 | 100 | 2 | 2 | 1.6 | 1.8 |
| 200 | 270 | 135 | 84 | 50 | 100 | 2 | 2 | 1.9 | 2.1 |
| 300 | 370 | 235 | 184 | 50 | 200 | 3 | 2 | 2.5 | 2.7 |
| 400 | 470 | 335 | 284 | 50 | 100 | 4 | 4 | 3.1 | 3.3 |
| 500 | 570 | 435 | 384 | 50 | 200 | 5 | 3 | 3.7 | 3.9 |
| 600 | 670 | 535 | 484 | 50 | 100 | 6 | 6 | 4.4 | 4.6 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | |||||
| 340 | 440 | 210 | 100 | 70 | 3 | 2 | 6.5 | 7.3 |
| 440 | 540 | 310 | 200 | 20 | 4 | 3 | 7.8 | 8.6 |
| 540 | 640 | 410 | 300 | 70 | 5 | 3 | 9.0 | 9.8 |
| 640 | 740 | 510 | 400 | 20 | 6 | 4 | 10.3 | 11.3 |
| 740 | 840 | 610 | 500 | 70 | 7 | 4 | 11.6 | 12.4 |
| 940 | 1040 | 810 | 700 | 70 | 9 | 5 | 13.0 | 13.8 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | |||||
| 340 | 440 | 246 | 170 | 70 | 3 | 2 | 6.3 | 7.1 |
| 440 | 540 | 346 | 270 | 20 | 4 | 3 | 7.6 | 8.4 |
| 540 | 640 | 446 | 370 | 70 | 5 | 3 | 8.8 | 9.6 |
| 640 | 740 | 546 | 470 | 20 | 6 | 4 | 10.1 | 11.1 |
| 740 | 840 | 646 | 570 | 70 | 7 | 4 | 11.4 | 12.2 |
| 940 | 1040 | 846 | 770 | 70 | 9 | 5 | 12.8 | 13.6 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | H (мм) | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | ||||||
| 980 | 1089 | 828 | 700 | 40 | 90 | 7 | 5 | 20.4 | 22.1 |
| 1080 | 1189 | 928 | 800 | 15 | 40 | 8 | 6 | 22. | 23.9 |
| 1180 | 1289 | 1028 | 900 | 65 | 90 | 8 | 6 | 24 | 25.7 |
| 1280 | 1389 | 1128 | 1000 | 40 | 40 | 9 | 7 | 25.7 | 27.4 |
| 1380 | 1489 | 1228 | 1100 | 15 | 90 | 10 | 7 | 27.5 | 29.2 |
| Длина рельса L2 (мм) | Общая длина L1 (мм) | Максимальный ход | G (мм) | H (мм) | n | m | Масса (кг) | ||
| Каретка А1 | Каретка А2 | Каретка А1 | Каретка А2 | ||||||
| 980 | 1098 | 811 | 659 | 40 | 90 | 7 | 5 | 31.9 | 35.9 |
| 1180 | 1298 | 1011 | 859 | 65 | 90 | 8 | 6 | 37.1 | 41.1 |
| 1380 | 1498 | 1211 | 1059 | 90 | 90 | 9 | 7 | 42.2 | 46.2 |
| 1680 | 1798 | 1511 | 1359 | 94 | 40 | 11 | 9 | 49.9 | 53.9 |

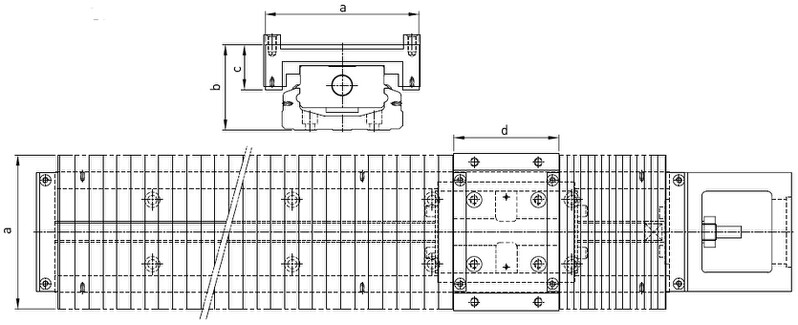

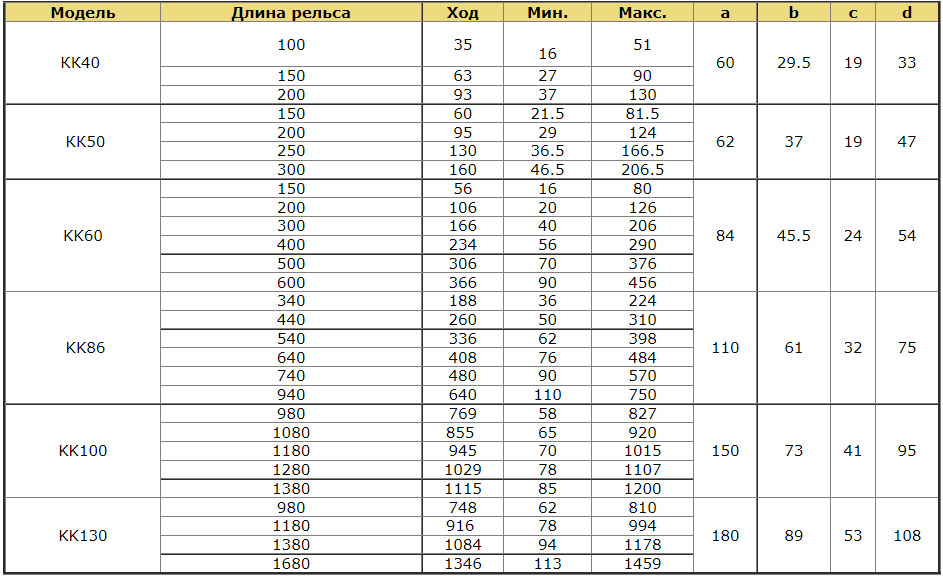

Гофрированный кожух

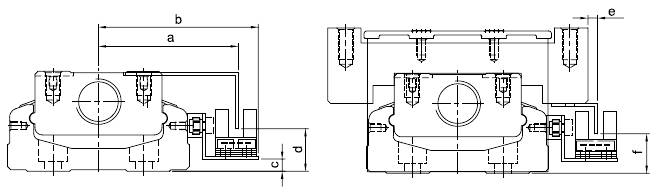

Концевые датчики
Выключатель 1: Omron EE-SX671
| Модель | a | b | c | d | e | f |
| KK40 | 41.5 | 54.1 | 0.5 | 10.8 | 15.3 | 12 |
| KK50 | 45.5 | 59 | 1 | 10 | 15 | 11 |
| KK60 | 51 | 63.8 | 4 | 14.5 | 8 | 13 |
| KK86 | 63.5 | 76.7 | 8 | 18 | 8 | 18 |
| KK100 | 71 | 84 | 10 | 20 | 9 | 20 |
| KK130 | 85.5 | 98.5 | 14 | 24 | 0.5 | 23 |
Выключатель 2: Omron EE-SX674
| Модель | a | b | c | d | e | f |
| KK40 | 36.5 | 44.3 | 1 | 9.8 | 10.5 | 12 |
| KK50 | 41.3 | 48 | 1 | 10.5 | 10.2 | 11 |
| KK60 | 46.2 | 52.8 | 4 | 14 | 3.2 | 13 |
| KK86 | 59 | 65.7 | 8 | 18 | 3 | 18 |
| KK100 | 66 | 73 | 10 | 20 | 4.2 | 20 |
| KK130 | 80.8 | 87.5 | 14 | 23.5 | -4.1 | 23.5 |

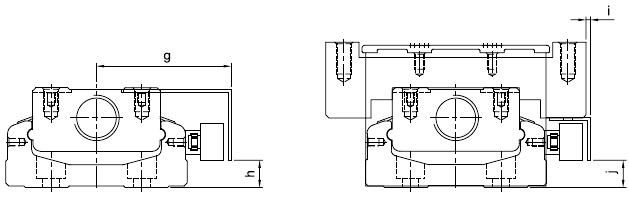

Выключатель 3,4: SUNX GL-12F, GL-N12F-P
| Модель | g | h | i | j |
| KK40 | 40 | 5.5 | 13.5 | 5.5 |
| KK50 | 39.5 | 5.7 | 7 | 19.5 |
| KK60 | 44.5 | 9 | 2 | 9 |
| KK86 | 57 | 13 | 1 | 13 |
| KK100 | 64.5 | 15 | 2.5 | 15 |
| KK130 | 79 | 19 | -6 | 19 |

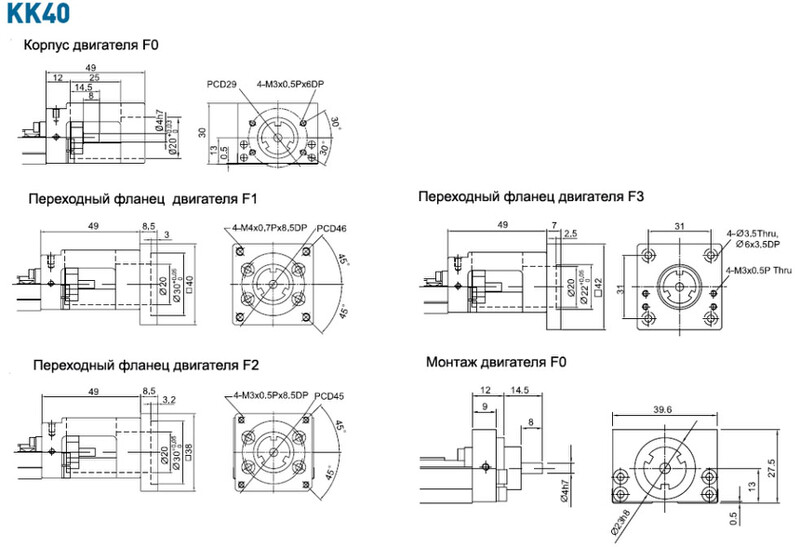

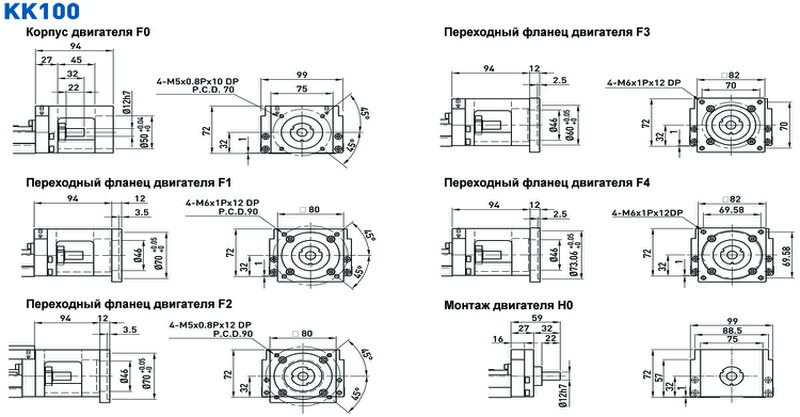

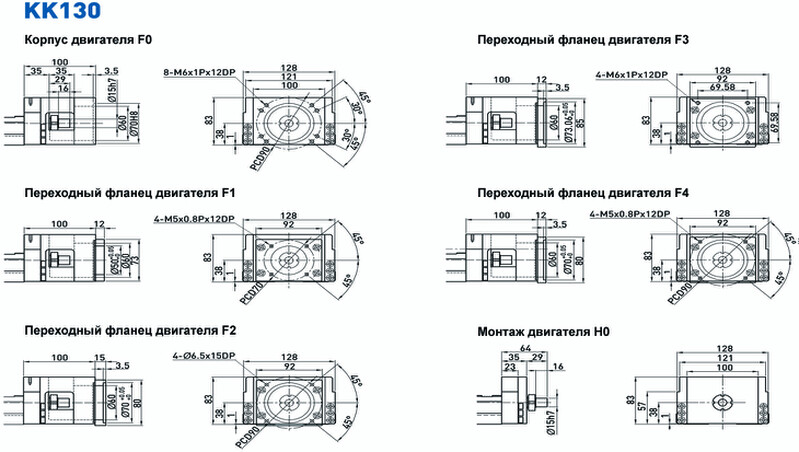

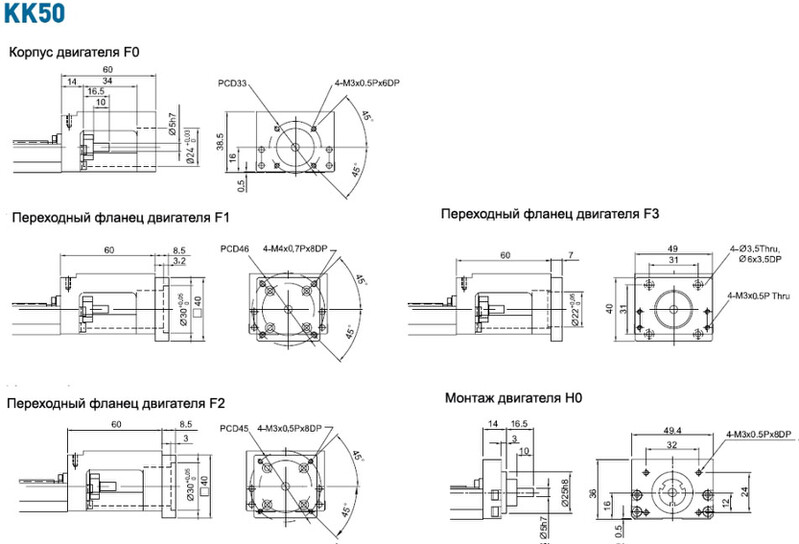

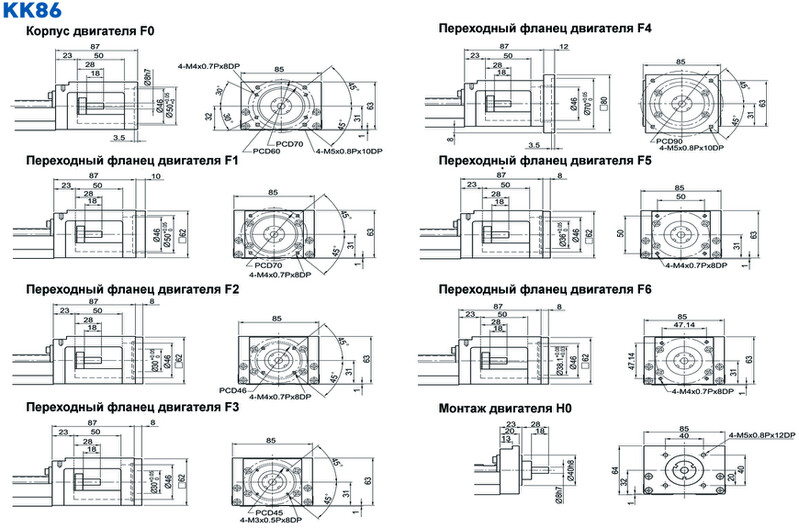

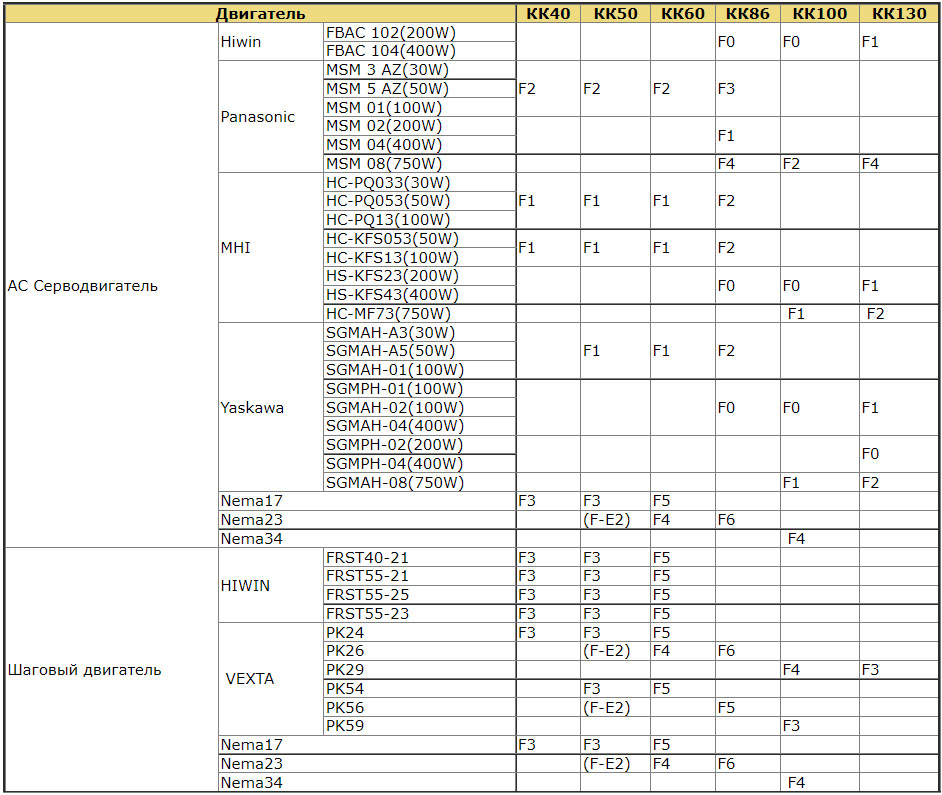

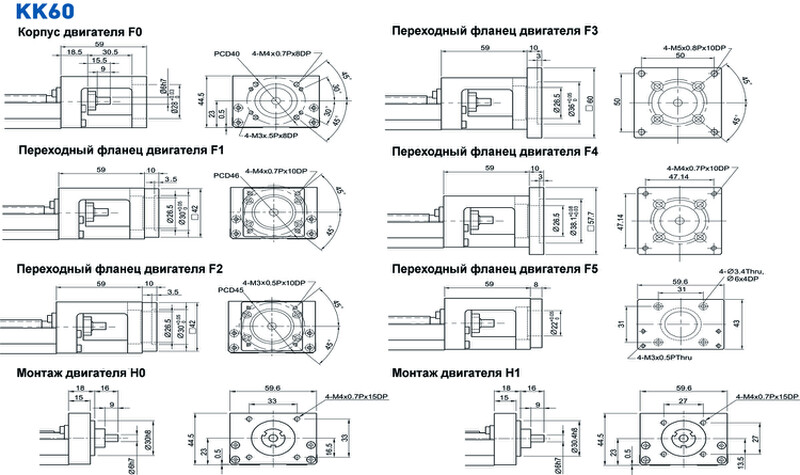

Двигатель и переходной фланец двигателя
