Рейки прямозубые

Используется, как элемент преобразования крутящего момента приводного двигателя в линейное перемещение на расстояния до 12 и более метров. Применяется в плазменных и лазерных станках, а так же как элемент трансмиссии в седьмой оси для линейного перемещения роботов-манипуляторов.

Рейки прямозубые Q8

Материал: С45

Твердость: 18...25HRC

Зубья: Прямые

Угол зацепления: α = 20°

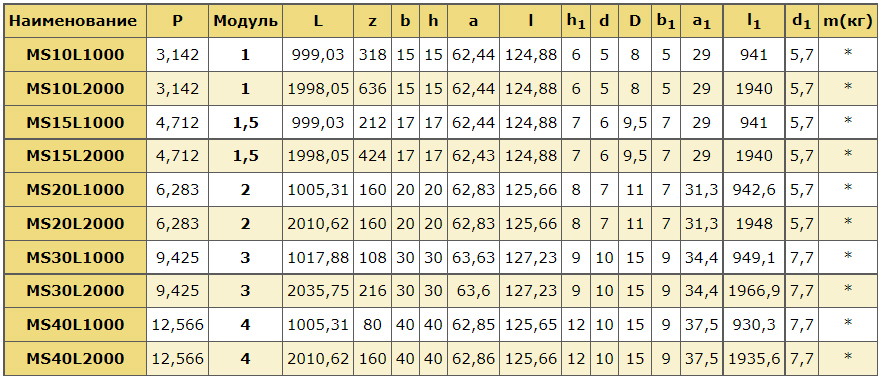

Модели прямозубых зубчатых реек серии MS: MS10L1000, MS10L2000, MS15L1000, MS15L2000, MS20L1000, MS20L2000, MS30L1000, MS30L2000, MS40L1000, MS40L2000

Рейки прямозубые Q9

Зубчатые рейки изготавливаются в соответствии с DIN 3962, DIN 3963, DIN 3967, UNI EN 10083-1 с 8-9 квалитетом точности.

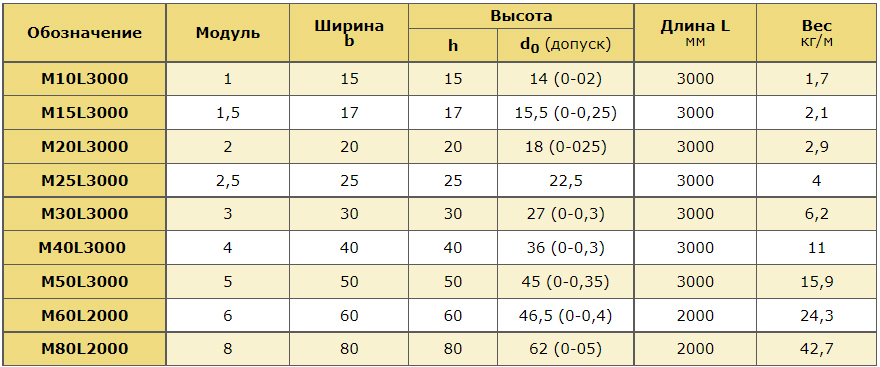

Модели прямозубых зубчатых реек серии M: M10L3000, M15L3000, M20L3000, M25L3000, M30L3000, M40L3000, M50L3000, M60L2000, M80L2000
