Линейные модули HIWIN cерии SK

Линейные модули серии SK создаются на базе линейных модулей KK, но каретка модуля при этом имеет пластиковый сеператор шариков. Благодаря технологии SynchMotion тела качения в каретке расположены обособленно относительно друг друга, благодаря этому снижается паразитное трение между телами качения - шариками, а также уровень шума. Линейные модули SK могут применяться при требованиях малой шумности при относительно высоких скоростях перемещения.

Технология SynchMotionTM. Благодаря технологии SynchMotionTM тела качения расположены в системе обособленно друг от друга, что радикально улучшает их циркуляцию и снижает уровень шума.

Технология касательной циркуляции. Шарики входят в систему циркуляции по спиральной дуге. Это снижает ударную нагрузку на них, улучшает скоростные характеристики, ускорение, плавность хода, по сравнению с традиционной системой, и снижает шумность.

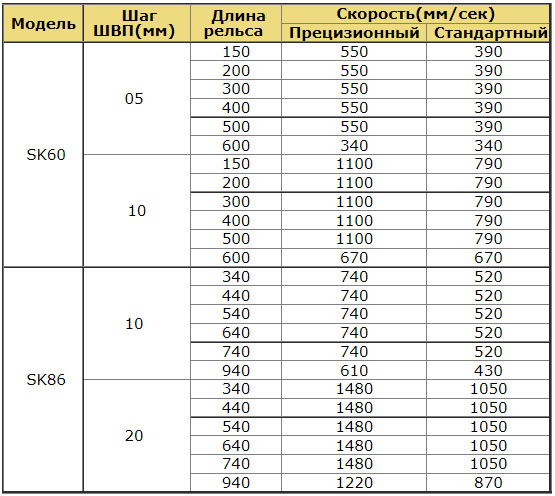

Максимальная скорость линейных модулей HIWIN SK: SK60, SK86

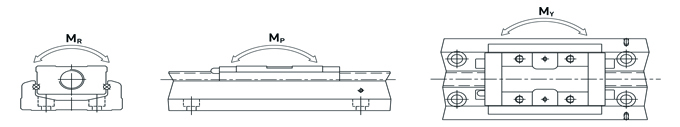

Физико-механические характеристики

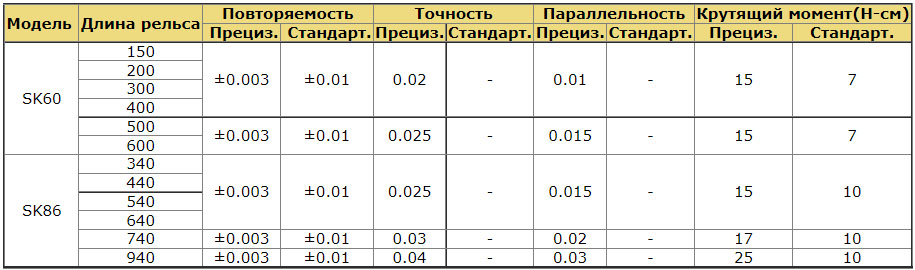

Класс точности

Расчет срока службы

Три основных компонента влияют на срок службы линейных модулей серии SК: ШВП, рельсовые направляющие и подшипники.

Рельсовая направляющая

L=(ft/fw ∙C/Pn ) 3 ∙50 км, где

L - Срок службы (км);

ft - Коэффициент контакта;

fw - Коэффициент нагрузки;

С - Динимическая грузоподъемность;

Pn - Расчетная нагрузка (Н).

ШВП и подшипник

L=(1/fw ∙Ca/Pa,n)3 ∙106 rev, где

L - Срок службы (км);

fw - Коэффициент нагрузки;

Сa - Базовая динамическая грузоподъемность (Н);

Pa,n - Осевая нагрузка (Н).

Тип каретки	Коэффициент контакта ft
A1	1.0
A2	0.81

Условия эксплуатации		Коэффициент нагрузки fw
Толчки и вибрация	Скорость	Коэффициент нагрузки fw
Нет толчков	V<15м/мин	1.0-1.5
Низкий уровень вибрации	15м/мин<V<60м/мин	1.5-2.0
Высокий уровень вибрации	V>60м/мин	2.0-3.5

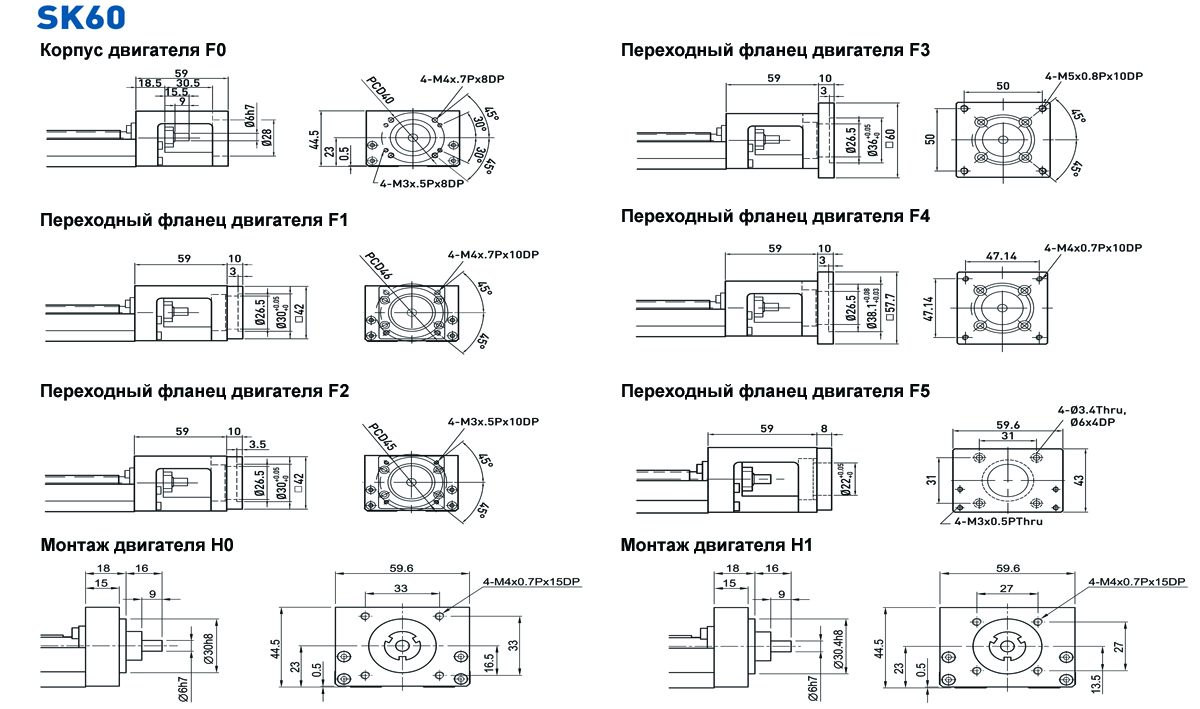

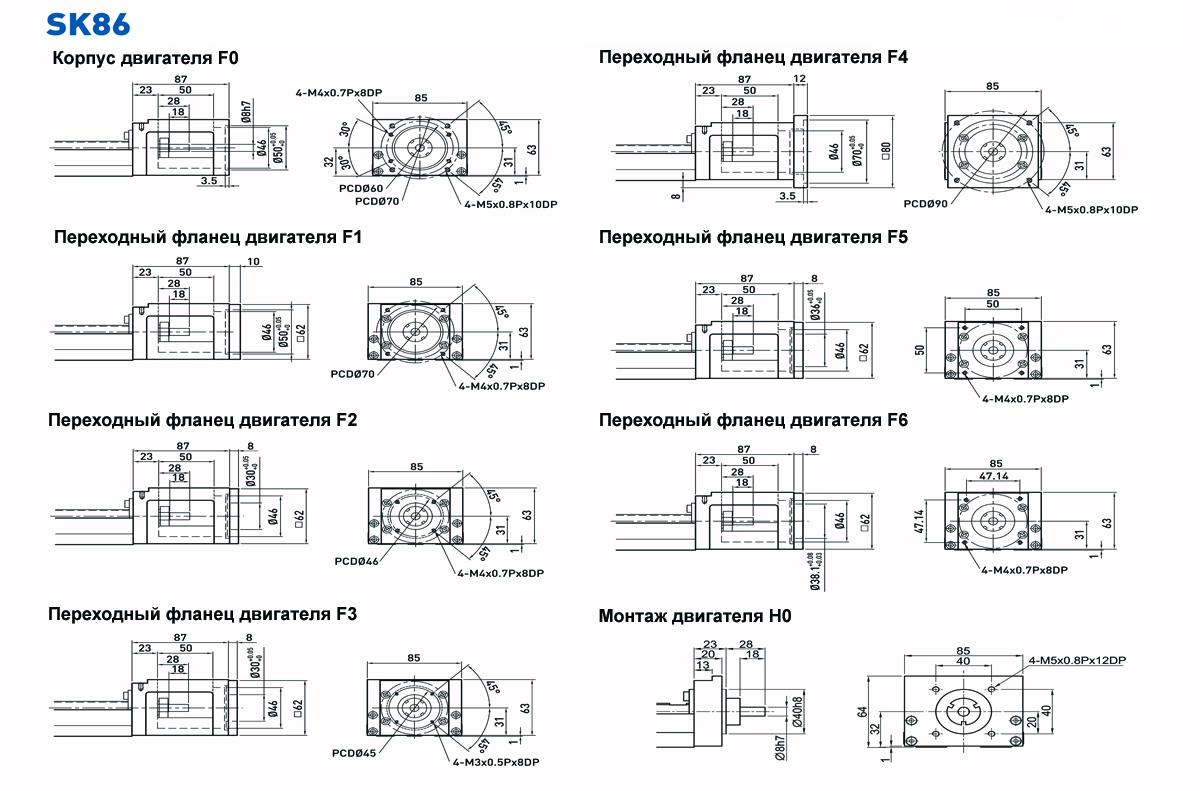

Фланец линейных модулей HIWIN SK

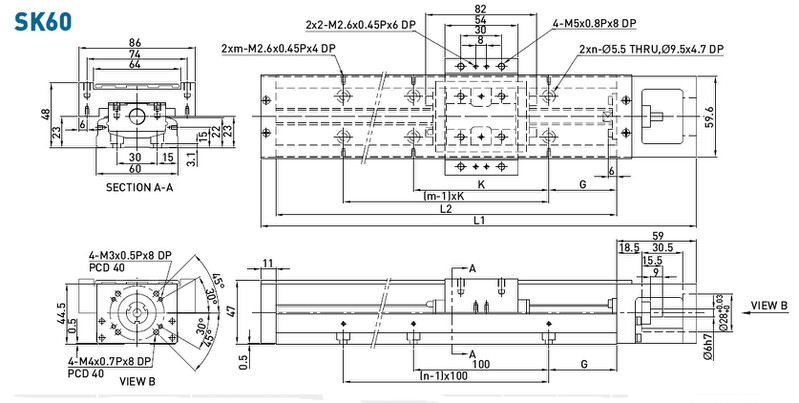

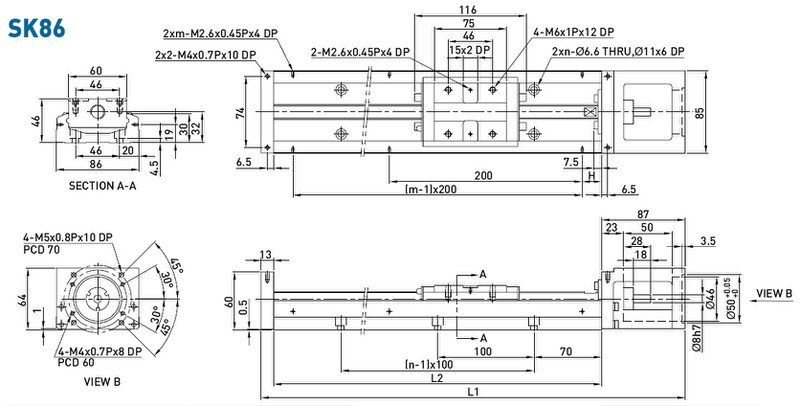

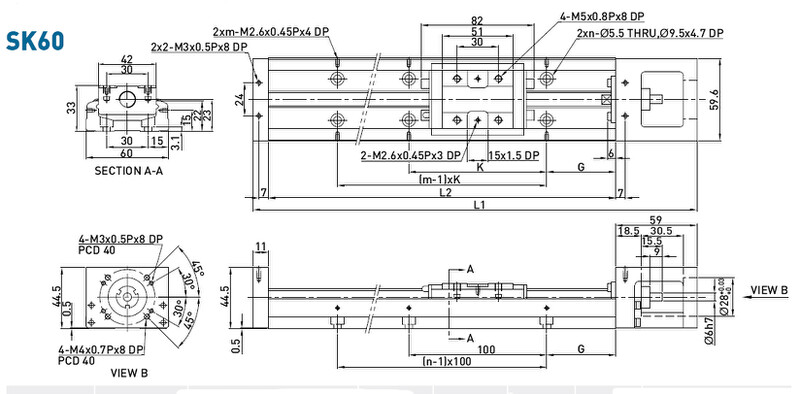

Размеры линейных модулей SK без крышки

Длина рельса L2 (мм)	Общая длина L1 (мм)	Максимальный ход		G (мм)	K	n	m	Масса (кг)
Длина рельса L2 (мм)	Общая длина L1 (мм)	Каретка А1	Каретка А2	G (мм)	K	n	m	Каретка А1	Каретка А2
150	220	60	-	25	100	2	2	1.5	-
200	270	110	-	50	100	2	2	1.8	-
300	370	210	135	50	200	3	2	2.4	2.7
400	470	310	235	50	100	4	4	3	3.3
500	570	410	335	50	200	5	3	3.6	3.9
600	670	510	435	50	100	6	6	4.2	4.6

Длина рельса L2 (мм)	Общая длина L1 (мм)	Максимальный ход		H (мм)	n	m	Масса (кг)
Длина рельса L2 (мм)	Общая длина L1 (мм)	Каретка А1	Каретка А2	H (мм)	n	m	Каретка А1	Каретка А2
340	440	210	100	70	3	2	5.7	6.5
440	540	310	200	20	4	3	6.9	7.7
540	640	410	300	70	5	3	8.0	8.8
640	740	510	400	20	6	4	9.2	10.0
740	840	610	500	70	7	4	10.4	11.2
940	1040	810	700	70	9	5	11.6	12.4

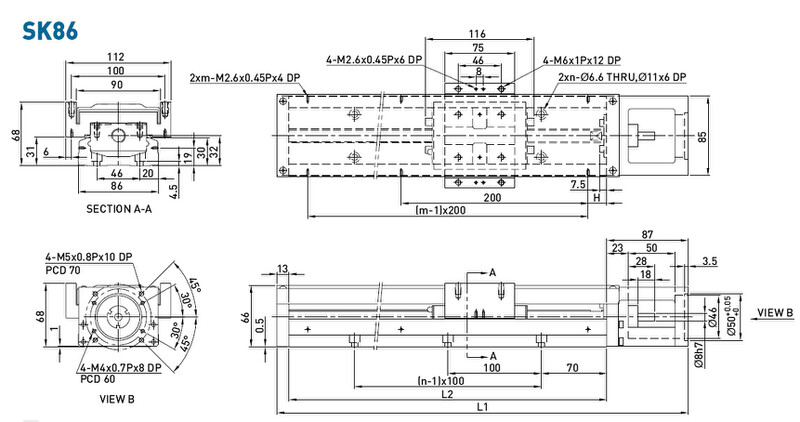

Размеры линейных модулей с алюминиевой крышкой

Длина рельса L2 (мм)	Общая длина L1 (мм)	Максимальный ход		G (мм)	K (мм)	n	m	Масса (кг)
Длина рельса L2 (мм)	Общая длина L1 (мм)	Каретка А1	Каретка А2	G (мм)	K (мм)	n	m	Каретка А1	Каретка А2
150	220	60	-	25	100	2	2	1.7	-
200	270	110	-	50	100	2	2	2.1	-
300	370	210	135	50	200	3	2	2.7	3
400	470	310	235	50	100	4	4	3.3	3.6
500	570	410	335	50	200	5	3	3.9	4.2
600	670	510	435	50	100	6	6	4.6	5.0

Длина рельса L2 (мм)	Общая длина L1 (мм)	Максимальный ход		H (мм)	n	m	Масса (кг)
Длина рельса L2 (мм)	Общая длина L1 (мм)	Каретка А1	Каретка А2	H (мм)	n	m	Каретка А1	Каретка А2
340	440	210	100	70	3	2	6.5	7.3
440	540	310	200	20	4	3	7.8	8.6
540	640	410	300	70	5	3	9.0	9.8
640	740	510	400	20	6	4	10.3	11.3
740	840	610	500	70	7	4	11.6	12.4
940	1040	810	700	70	9	5	13.0	13.8

Концевые датчики

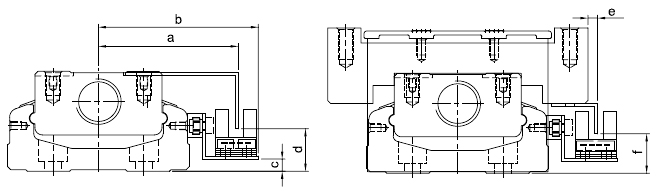

Выключатель 1: Omron EE-SX671

Модель	a	b	c	d	e	f
SK60	51	63.8	4	14.5	8	13
SK86	63.5	76.7	8	18	8	18

Выключатель 2: Omron EE-SX674

Модель	a	b	c	d	e	f
SK60	46.2	52.8	4	14	3.2	13
SK86	59	65.7	8	18	3	18

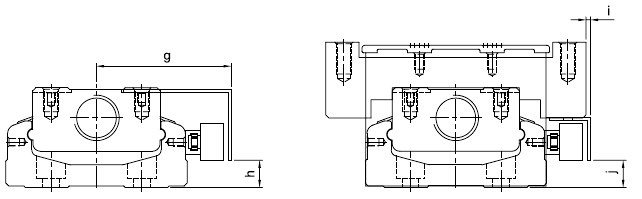

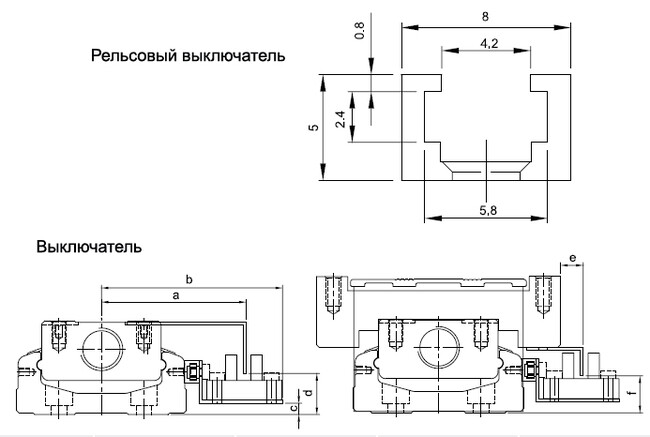

Выключатель 3,4: SUNX GL-12F, GL-N12F-P

Модель	g	h	i	j
SK60	44.5	9	2	9
SK86	57	13	1	13
